Крепление на пластиковые окна. Способы монтажа

Крепление на пластиковые окна. Способы монтажа

Чаще всего для установки подставочного профиля применяется один из двух вариантов, которые будут подробно рассмотрены далее.

Первый способ

Используется сравнительно редко начинающими монтажниками или в случае самостоятельной установки дома. Суть способа заключается в последовательном монтировании: сначала подставочный профиль, а затем оконный блок.

Алгоритм действий:

• В соответствии с размерами рамы размечается и отрезается подставочная планка;
• Подготовленная деталь выставляется по уровню в нижней части очищенного проема;
• Рулеткой промеряются расстояния между верхом проема и профилем, после чего выполняется предварительная примерка блока. Если сверху, между рамой и окном, остается чрезмерно большой зазор (более 3 см), его уменьшают, регулируя положение подкладочной планки. Обычно для этого используют пластиковые прокладки разной толщины (деревянные бруски или клинья применять нежелательно – дерево меняет свои размеры в зависимости от сезона и окружающей влажности).

Когда по всему периметру проема выставлены допустимые зазоры (оптимально 1,5-2 см), их герметизируют монтажной пеной.

Второй способ

Квалифицированные монтажники делают иначе. Окно устанавливается вместе с профилем в такой последовательности:

• Сначала снимают прикрученный к блоку профиль, для этого необходимо открутить крепеж и вытащить планку из стыковочных пазов.
• В одну из камер, если это возможно, вставляют утеплитель.
• Место примыкания подкладочной планки и нижнего рамного профиля заполняют уплотнительной лентой или пеной (возможна комбинация этих материалов).
• Крепят подкладочный профиль на его место снизу рамы.
• Оконный блок выставляют в проеме по уровню, фиксируют на анкера или кроншетейны, после чего заполняют зазоры монтажной пеной.

Подробная

Обратите внимание! Снизу подставочного профиля делают минимальный зазор, достаточный для полноценного проникновения монтажной пены. Ставить оконный блок без нижнего зазора (просто на подкладочную планку) недопустимо, поскольку таким образом невозможно достичь требуемой плотности примыкания и максимальной герметичности конструкции.

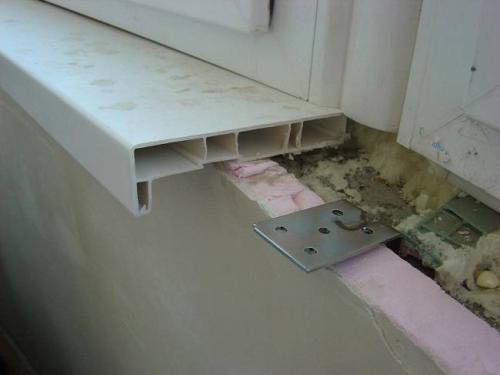

После полимеризации пены (2-3 часа) ее излишки срезают и подготавливают место для монтажа подоконника. Установку выполняют в образовавшееся между рамой и подставочной планкой Г-образное углубление. Подоконник в таком случае частично (10-15 мм) заходит под раму, а его фиксация выполняется снизу все той же монтажной пеной.

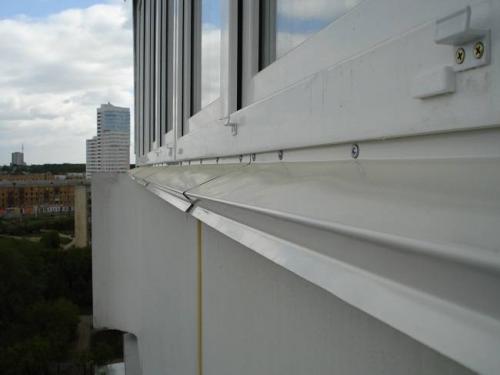

Отлив крепят к подставочной планке в углубление с наружной стороны блока. Таким образом исключено попадание воды под наружную часть окна. Поверхность проема необходимо предварительно подготовить, чтобы под водоотливом не было пустот.

Крепление пластикового окна в проеме. Выбор крепежа для окон

Крепежные элементы, используемые при монтаже ПВХ конструкций, должны отвечать следующим требованиям:

• Обеспечение жесткой фиксации пластикового окна в проеме , с учетом ветровых и ударных нагрузок. Учет воздействия ветра особенно актуален при установке блоков на верхних этажах зданий. Ударные нагрузки на конструкцию наиболее существенны в крупногабаритных открывающихся системах.
• Компенсация температурных нагрузок , возникающих в следствии сезонных изменений. Например, зимой профиль прогибается внутрь помещения (1-2 мм на метр погонный), следовательно, крепление должно позволять смещение конструкции на эту величину.

Важно! В соответствии с ГОСТом (30971-02) нельзя рассчитывать на монтажную пену как на крепеж (ее функция исключительно герметизация). Горизонтальные нагрузки на крепление также недопустимы – блок фиксируется в проеме при помощи прокладочных материалов (расклинивается). По сути, крепеж должен удерживать конструкцию перпендикулярно ее плоскости (не дать окну выпасть).

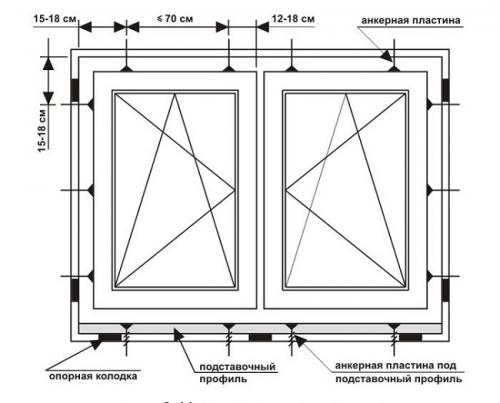

Схема крепления окон ПВХ по ГОСТУ

От чего зависит выбор крепежа?

При выборе крепления в первую очередь смотрят из чего сделан проем, в которых планируется устанавливать пластиковое окно. Проемы сооружают из кирпича, бетона, декоративного камня, дерева, металла, шлакоблока, ракушняка или легких пористых материалов (пенобетон, газобетон и прочие).

Второй немаловажный фактор – тип сооружения и технические особенности установки. Из ПВХ профиля монтируют балконы, лоджии, входные двери, прихожие и окна.

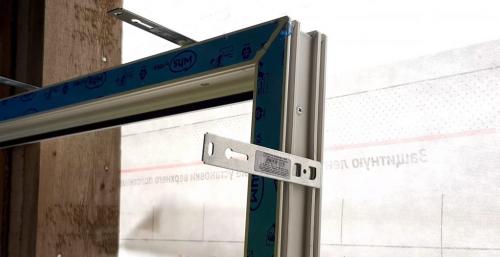

Крепеж для пластиковых окон в деревянном доме. Установка пластиковых окон в деревянном доме

Популярность пластиковых окон растет с каждым днем. Они привлекают своим эстетическим видом, герметичностью. Пластиковые окна монтируют повсеместно: в квартире и деревянном доме. Чтобы пластиковые окна не потеряли своей привлекательности после нескольких лет эксплуатации, важно учесть нюансы их монтажа. В нашей статье мы познакомим вас с технологией их установки.

Благодаря самостоятельному монтажу вы можете существенно сэкономить ваши денежные средства.

Конструкция пластиковых изделий

Составляющими металлопластиковых окон являются:

Рама. Это важная часть, несущая главную функцию конструкции—обеспечение жесткости и герметичности. Пластиковый профиль снизу армируется стальным профилем и скрепляется с ним саморезами. Он сваривается на местах стыков в заводских условиях;

Створка. Она обеспечивает доступ воздуха в помещение и его ограничение. Пластик придает ей эстетический внешний вид, а стальной армированный профиль укрепляет ее, делает прочной и долговечной;

Фурнитура. К ней относятся элементы и механизмы, способствующие закрыванию и открыванию створки окна:

Фурнитура наглядно

• Фиксатор ручки, который помогает удерживаться открытому окну под углом;
• Запорные ролики. Они прижимают створку к раме;
• Блокиратор непроизвольного закрытия. Он препятствует закрытию створки от сквозняка;
• Поворотно-откидная фурнитура позволяет установить створку в 4 положениях.

Стеклопакет. Он представляет собой часть оконного блока, пропускающего свет. Он включает в себя 2-3 стекла. Камера между двумя стеклами заполняется газом;

Штапики. Ими з акреплено стекло на раме;

Резиновые уплотнители. Они необходимы для обеспечения герметичности конструкции;

Импост. Это пластиковый профиль, внутри которого располагается стальная армированная труба. Он служит связующим элементом между частями окна;

Штульп. Он располагается на створке.

Окно в разрезе

Замер

Чтобы правильно установить пластиковую конструкцию, важно точно замерить проем.

Сначала необходимо произвести замеры ширины. Ширина измеряется в 3 точках: внизу, вверху и посередине. Берется наименьший показатель и из него вычитается 5 см на монтажный зазор.

Далее измеряется высота окна в трех местах и также вычитается 5 см. При измерении высоты окна важно учесть, какой будет подоконник. Если он будет толще старой конструкции, то из мерки высоты окна отнимают его разницу между толщиной нового и прежнего подоконника.

Подготовка к монтажу

К подготовительному этапу относится: закупка оборудования и подготовка инструментов, проверка комплектности окон, разборка стеклопакетов, демонтаж оконных блоков (в случае их замены), подготовка проема . После снятия окон в проеме важно убрать остатки штукатурки, которая может быть закреплена на откосах, пены и другого мусора.

Оборудование и инструмент

Для демонтажа старых блоков ( при замене окон) понадобятся стамеска, гвоздодер, молоток.

Чтобы сделать окосячку , необходима циркулярная пила, саморезы, шуруповерт. Для просверливания отверстий для крепежа не обойтись без электродрели и набора сверл. Малярный скотч необходим, чтобы предохранить пластиковые окна от сколов. Строительный уровень и клинья позволят вам правильно выровнять раму при установке. Монтажный пистолет легко запенит зазоры.

Необходимые инструменты

Проверка комплектности окон

В первую очередь важно проверить целостность стеклопакетов, нет ли где трещин или небольших повреждений. При доставке оконного блока важно просмотреть его комплектность.

Нужно сверить габариты проема и рамы. Их разница должна быть 4-5 см.

Фурнитура для пластиковых окон. Оконная фурнитура для пластиковых окон

• В этой статье мы поговорим о том, что такое оконная фурнитура для пластиковых окон, как окно может открываться с её помощью и какие типы фурнитуры используются чаще всего.
• Вы также узнаете самых известных производителей, которые продают проверенные изделия.

Поехали.

Что такое оконная фурнитура для пластиковых окон

Фурнитура — детали, помогающие в использовании окна и поддерживающие прилегание рамы к створке.
К фурнитуре для регулировки пластиковых окон относят:

• Ручки;
• Блокираторы;
• Уплотнители;
• Петли;
• Замки;
• Откидные ножницы;

И другие детали. Вместе эти механизмы составляют единую систему, которая помогает в открывании и закрывании окна.

Классификация оконной фурнитуры по способу открытия

Делится она на 4 вида: поворотная с вертикальным подвесом, горизонтальная среднеподвесная, поворотно-откидная и раздвижной тип. Рассмотрим каждый тип подробнее.

Поворотная с вертикальным подвесом

Популярный тип. Поворотная фурнитура включает в себя: петли, ручку и прижим. Открытие створки производится относительно вертикальной оси.

Среднеподвесная, подвес горизонтальный

Более экзотический вид, оконную створку в нем можно поворачивать на большие углы вокруг горизонтальной оси. Благодаря своей конструкции, позволяет окну висеть сколько угодно времени и не провисать.

Ручку можно переводить в режим проветривания — тогда окно откроется не полностью, но достаточно, чтобы обеспечить неплохое проветривание.
Считается, что среднеподвесный вид — неплохая противовзломная фурнитура за счет своей конструкции.

Поворотно-откидная

Универсальный тип. Может открываться как вертикально, так и горизонтально. Стоит дороже других видов фурнитуры, поскольку может открываться в двух направлениях.

Раздвижная

Особый вид, позволяющий окнам раздвигаться влево или вправо — чаще всего такой тип используется на балконах. Встречается реже других типов,

С классификацией фурнитуры по способу открытия разобрались, теперь рассмотрим наиболее распространенные виды.

Основные виды фурнитуры

К ней относят:

• Ограничитель поворота;
• Защелку;
• Декоративные накладки;
• Откидные ножницы;
• Детский замок;
• Блокировщик поворота;
• Многозапорный замок;
• Оконную ручку;
• Уплотнители;
• Оконные петли;
• Цапфы;
• Угловой переключатель

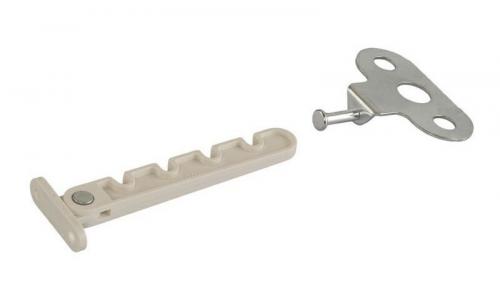

Ограничитель поворота

Ограничивает угол поворота створки. Хорошо помогает, если в доме маленький ребенок — даже «гребенка» обеспечит дополнительную безопасность. Большинство ограничителей делаются из пластика.

Защелка

Помогает при проветривании — с помощью защелки вы можете приделать к любому окну режим микропроветривания. Кроме того, она не даст маленьким детям открыть окно и предотвратит сильное открытие из-за порывов ветра.

Механизм оставляет окно приоткрытым, при этом обеспечивая проветриваемость за счет открытия небольшого участка пространства, через который проходит воздух.

Обычно защелку прикрепляют к створке с внешней стороны. Некоторые защелки идут с запарной планкой, к которой потом можно прикрепить зацеп.

Декоративные накладки

Используются в дизайне для придания пластиковому окну большей эстетичности. Обычно изготавливаются из пластика или мягких металлов, например, алюминия.

Представляют собой полосы, которые потом можно установить на видимую часть окна и придать ему уникальный вид. Также можно установить прямо внутрь стеклопакета, расположив между стеклами. Это возможно только на этапе сборки окна, поэтому в таком случае придётся заранее обговаривать это с производителем.

Откидные ножницы

Важная часть окон с вертикальным типом открытия, позволяющая фиксировать окно в откинутом положении. Представляют собой две планки, одна из которых крепится к верхней части рамы, а другая — к верхней части створки.

Детский замок

Предотвращает нежелательный доступ детей к открытию окна. При установке замка, ребенок сможет открыть окно только на проветривание. Обычно представляет собой ручку со встроенным замком, в таком случае она открывается ключом.

Блокировщик поворота

Или же просто «блокиратор». Предотвращает полное открытие окна и не даёт ему открыться больше заданного положения. Может использоваться как для ограничения доступа ребенка к окну, так и как противовзломный механизм — полностью открыть окно с блокировщиком домушник не сможет.
