Пластиковые стеклопакеты работают в двух режимах: щелевое микропроветривание и полное открытие створки. Однако таких положений зачастую недостаточно. Практичное и доступное решение проблемы – ограничитель открывания окна. Устройство удерживает створку на заданном уровне, не позволяя ей захлопнуться или распахнуться в случае сквозняка. Разберемся, какие типы оконных фиксаторов существуют и как они работают. Обозначим правила выбора и технологию монтажа ограничителя.

Назначение оконного фиксатора

Ограничитель для окон дозирует поступление воздуха в помещение и удерживает створку в выбранном положении. Планка задает фиксированный зазор открытия в диапазоне – 1-10 см.

Блокиратор створки

Задачи ограничителя створки окна:

1. Регулировка подачи воздуха. В помещении устанавливается нужная интенсивность проветривания – воздухопоток циркулирует в определенном объеме через фиксированную щель.
2. Безопасность. Планка блокирует положение окна – она не позволит ему открыться шире заданного уровня. Это очень важно для семей с маленькими детками и домашними животными.
3. Предотвращение сквозняка. Механизм удерживает створку от внезапного распахивания. Благодаря этому вероятность непредвиденных сквозняков снижена. Кроме того, нет риска, что от резкого открытия окна пострадают рядом стоящие предметы, вазоны с цветами и дорогостоящий стеклопакет.

К сведению. Плохая вентиляция помещения — одна из главных причин, почему потеют окна на балконе и в комнатах.

Составные части ограничителя

Типовой блокиратор называют «гребенкой» или «крокодильчиком» из-за внешнего вида устройства. Фиксатор отличается незамысловатым конструктивом и схемой работы.

Самая простая модель оконного ограничителя состоит из двух частей:

1. Гребенка. Удлиненная планка с пазами и шарнирным соединением для подъема/опускания механизма. Количество «зарубин» на пластине определяет диапазон открывания окна. Наиболее популярны четырехпозиционные модели.
2. Фиксатор. Ответная часть размещена на подвижной створке. Небольшой металлический штырь удерживает положение гребенки.

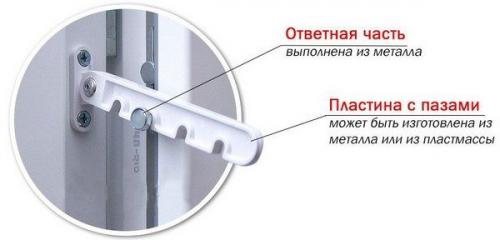

Устройство оконного ограничителя

Применение ограничителя заключается в выборе уровня открывания окна и преставлении штифта между разными позициями гребенки.

Плюсы и минусы использования блокиратора

Главные достоинства ограничителей для пластиковых окон заключаются в удобстве пользования и предоставляемой безопасности эксплуатации створок. К числу дополнительных плюсов можно отнести:

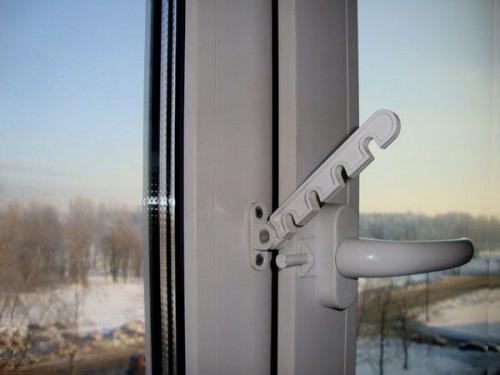

Блокиратор на оконной раме

Однако такой способ фиксации оконной створки имеет и недочеты:

Как установить ограничитель на окно. Установка ограничителя на пластиковые окна

>>>> Установка оконного ограничителя на окно: как установить ограничитель открывания пластикового окна

Пластиковые окна имеются практически в каждой квартире. Они практичны и симпатичны. Ограничитель, как дополнительный механизм позволяет использовать несколько режимов открывания. Когда в доме имеются дети и домашние животные, эксплуатация окон может стань не безопасной. Во избежание этого, также устанавливают ограничитель на пластиковые окна.

Устройство

Бывает 3-х видов.

Гребень

Ограничитель представляет собой маленькую планку, с зубками по одной из сторон. Из-за этого второе название – гребенка.

Ограничитель состоит из:

Примечание: гребенку изготавливают из ударопрочного пластика или из металла. Пластиковая – гармонично сочетается с пвх-конструкциями, однако, при сильных порывах ветра может лопнуть.

Ручка-замок

Система состоит из металлической ручки и запорной арматуры. С внешней стороны размещен замочек. Замок – это блокировщик откидывания пластикового окна. Такой ограничитель считается самым надежным (особенно от детей). Открыть пластиковое окно получится только с помощью ключа.

Поворот ключа в ручке окна фиксирует его в закрытом или откидном положении. Механизм подразумевает монтаж самого замка с блокатором в врезном или накладном виде.

Трос

Ограничитель состоит из трех основных деталей: крепления к раме, фиксатора к профилю и соединяющего их шнура. Иногда производители вместо троса ставят цепочку. По размерам трос редко превышает 20 см в длину.

Внимание: от гребенки трос отличается сильно. Он не способен фиксировать положение окна, лишь удерживать его от распахивания. Зато, прочность троса больше – он выдерживает напор до 550 кг по силе.

Предмет является фиксатором положения окна.

Принцип и нюансы работы

Несмотря на свой небольшой размер и незамысловатый механизм, ограничители отвечают за ряд важных задач.

Назначение:

1. Закрепление окна в режиме проветривания. Окна закрепляются на требуемый размер щели. Так возможно контролировать степень проветривания помещения.
2. Фиксатор пластикового окна. Так, заданное ограничителем положение не позволит в ветреную погоду захлопываться окну от порывов воздуха и ударяться о стену или собственную раму.
3. Защита от выпадения или проскальзывания. Система предотвращает широкое распахивание окна. Это блокирует доступ детям и домашним питомцам.

Как выбрать вид ограничителя правильно:

Совет: когда ограничитель требуется внедрять в мансардные окна, открывающиеся кверху, то выбор исключительно в пользу металлических изделий.

Строение у ограничителей незамысловатое, отсюда их установка своими руками довольно простая.

Инструменты для установки оконного ограничителя на окно

Чтобы самостоятельно поставить ограничивающий движения окна элемент, потребуется подготовить:

• шуруповерт или отвертку;
• нож;
• саморезы;
• карандаш;
• дрель.

Для установки не обязательно обладать профессиональными навыками монтажника.

По способу крепления

Существует 2 метода монтажа ограничителя:

1. Установка под оконную ручку. Гребенка крепится на неподвижную зону рамы окна. Необходимо ее свободное движение. Следует исключить зацепку ограничителя за занавески или шторы.
2. Установка в торцевую часть створки. Используются длинные саморезы, ими фиксируют штифт. Их крепко внедряют в перемычки наплава створки. Монтаж механизма в торец возможно произвести исключительно в пластиковый профиль. Рамки из дерева деформируются. Натуральное древесное волокно не выдерживает усилия от штифта.

Для надежного устройства всей системы, требуется соблюдать технические правила работы.

Монтаж ограничителя на пластиковые окна

Важно четко найти места внедрения конструкции. На выступающую часть стержня надевают гребенку с зубчиками. Затем прикрывают окно, с приложенным к раме кронштейном. «Опробуется» зона крепления кронштейна.

Для отправки комментария вам необходимо авторизоваться .

Какой ограничитель на окно лучше. Что такое гребенка для окна

Гребенка для ПВХ окна – это фиксатор, позволяющий регулировать створку в удобном положении. Типовой ограничитель позволяет осуществить открытие оконного проема на ширину до десяти сантиметров. При покупке пластикового окна обнаружить конструкцию в комплекте не получится, так как она в него не входит.

Приобрести приспособление можно отдельно. Настоящее название фиксатора – блокиратор открывания. Гребенкой ее прозвали за основу с зубцами, которая похожа на гребень.

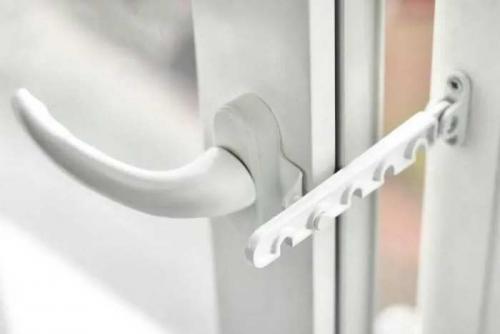

Так выглядит пластиковая гребенка для ПВХ окон

Приспособление предназначено для таких действий:

• проветривания помещения на желаемом уровне, благодаря регулированию, это позволяет в высотных домах обеспечить безопасность домашних животных;
• при появлении сквозняка фиксатор сохраняет окно от повреждения или ударов о близлежащие предметы.

Есть ряд параметров, по которым различаются гребенки:

• цветовая гамма;
• количество зубцов;
• вариант прикрепления.

Универсальной конструкции ограничителя не существует. Поэтому выбирают, его ориентируясь на сферу применения.

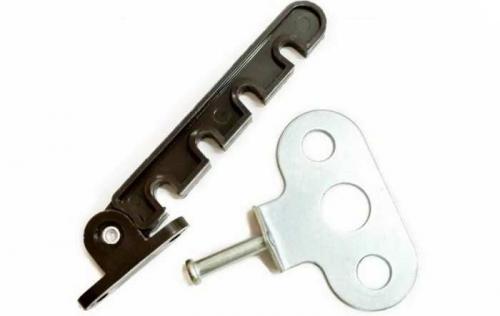

Комплект простого ограничителя открывания створки

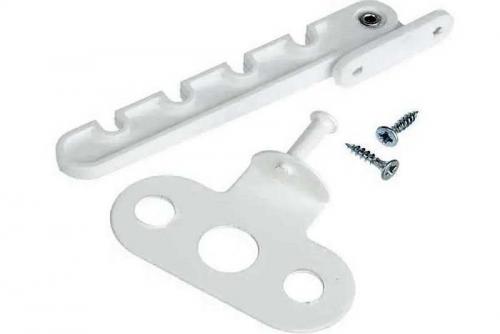

Цветная гребенка с белой ответной площадкой с зацепом

Евро-модели подходят для зимы. С их помощью фиксируют открытие створки на минимальном расстоянии. Такого пространства достаточно для того, чтобы проветрить комнату и не охладить ее больше, чем нужно.

Абсолютной противоположностью является отечественная модель. Она имеет большое расстояние между пазами, из-за чего открывается на большую длину и обеспечивает полное проветривание. Подходит для полного проветривания.

Как установить оконный ограничитель на деревянное окно. Варианты монтажа окон

Сам монтаж деревянных окон задача относительно несложная. Выполнить ее можно несколькими способами. Выбирать тот или иной способ нужно в зависимости от того в каком состоянии у вас сам проем.

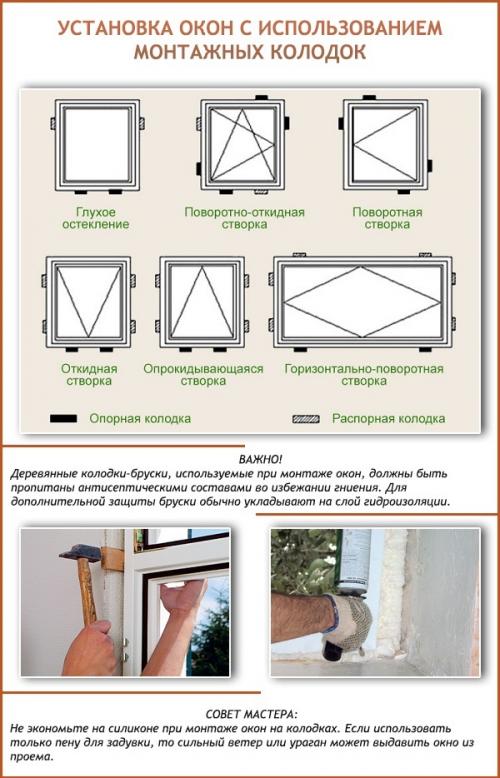

Монтаж на колодки

Этот способ чаще всего используется для установки окон в хорошие, относительно ровные проемы. Он больше подходит для стабильных конструкций из железобетона или кирпича. Главными достоинствами здесь считаются низкая цена, скорость и простота установки.

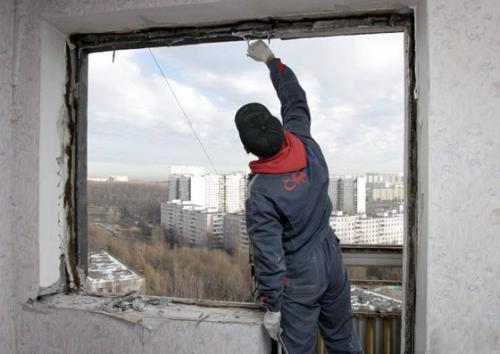

Зачистка проема.

Колодками называют деревянные планки, ширина которых равна ширине рамы, в длину они делаются порядка 150 мм, а толщина колодок должна соответствовать размеру зазора между рамой и стеной. Сами бруски делаются в виде клиньев, только не заостренных, а слегка сточенных.

Изначально конструкция устанавливается на опорные колодки. После чего поочередно вставляются распорные бруски. Весь процесс нужно постоянно контролировать по горизонтальному уровню и отвесам. В случае необходимости клин стачивается или забивается глубже.

Монтаж фурнитуры.

Колодки не должны быть зажаты намертво между рамой и стеной, нагрузка распределяется равномерно. В идеале каждый клин должен выниматься голыми руками. Когда конструкция выставлена и соответствует ориентирам, можно приступать к фиксации. Для этого все клинья, поочередно вынимаются, густо смазываются строительным силиконом и вставляются обратно.

Заметьте, потеки силикона, особенно с внешней стороны нужно сразу убирать тряпочкой смоченной в уксусе, иначе останутся пятна. После того как силикон высохнет, нужно задуть оставшееся пространство обычной строительной пеной.

Монтаж на колодки.

Важно: не стоит впадать в крайности.
Одной пены, без силикона не достаточно для фиксации рамы.
В то же время не рекомендуется брать вместо силикона клей.
Эластичность силикона компенсирует незначительные подвижки при температурных деформациях.

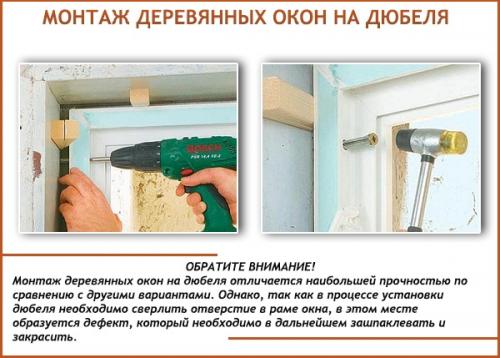

Монтаж на дюбеля

Установить деревянные окна на дюбеля технологически проще, нет необходимости точно подгонять колодки. Кроме того, этому виду фиксации не страшны никакие ураганы, рама жестко крепится к стенам и составляет с ними единое целое.

Изначально в самой деревянной раме высверливается ряд отверстий. Крайние должны находиться на расстоянии порядка 200 мм от углов, все остальные отверстия распределяются с равным шагом между крайними, но шаг это не должен быть более 600 мм.

Монтаж на дюбеля.

Что же касается самих дюбелей, то в стену они должны заходить примерно на 80 мм, но отверстие делается с запасом около 30 мм. Соответственно длина дюбеля составляет 80 мм, плюс размер зазора, плюс толщина рамы.

Когда отверстия в раме подготовлены, она устанавливается в проем и выставляется при помощи тех же клинообразных колодок четко по уровням, только на этот раз без силикона. Далее выполняется разметка отверстий на стенах и рама, пока убирается в сторону.

Согласно разметке высверливаются отверстия в стенах и в них вставляются гильзы. Теперь нам остается только поставить на свое место раму и забить крепежные анкерные болты. Такая конструкции более долговечна, чем сама рама. Радует еще то, что в случае необходимости демонтаж деревянных окон, зафиксированных дюбелями выполнять гораздо проще.

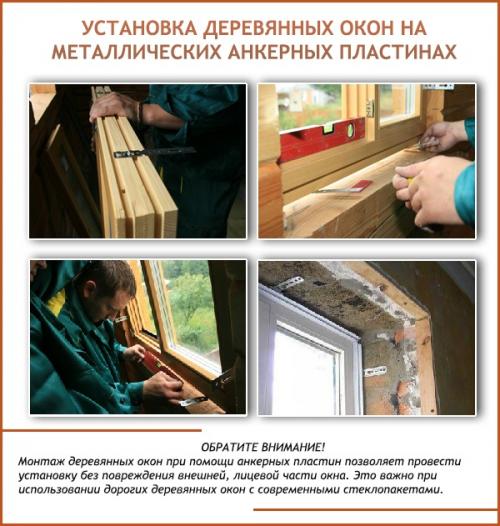

Анкерное крепление

Анкерное крепление.

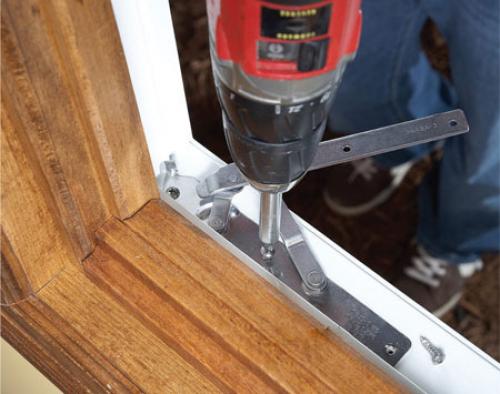

В данном случае под понятием анкер подразумеваются узкие металлические пластины, приспособленные под фиксацию саморезами или дюбелями. Этот способ заслужено считается наиболее универсальным. Именно его используют при монтаже в новых деревянных домах и установке в особо кривых проемах.

Здесь все достаточно просто. Вначале эти самые металлические пластины крепятся к оконной раме с таким расчетом, чтобы хвост анкера был направлен вовнутрь комнаты. После этого конструкция выставляется и временно фиксируется колодками. Далее, эти «хвосты» анкеров крепятся дюбелями к стенам.

Схема крепления на анкерную пластину и сквозного монтажа.

Частота установки анкеров аналогична монтажу на дюбеля. После этого можно аккуратно доставать колодки и задувать все неровности и зазоры монтажной пеной. По сути, мы получаем раму на мягкой подвеске. В случае подвижек основы, воздействию ударной воздушной волны или ураганного ветра, конструкция просто спружинит и окно останется целым.
