Установка рулонных штор MINI 19 Вал и Тканевых.. Инструкция по монтажу рулонных штор MINI

Установка рулонных штор MINI 19 Вал и Тканевых.. Инструкция по монтажу рулонных штор MINI

1. Порядок установки модели MINI

1. Распаковать жалюзи, аккуратно разрезав упаковочный рукав. Будьте осторожны с режущими предметами, которые могут поцарапать изделие. Раскрутить цепочку управления.
Если изделие комплектуется магнитами (2 шт.), то прикрутить их саморезами (входят в комплект поставки) к тыльной стороне нижней планки на расстоянии 10 см от краев планки.
2. При установке со СВЕРЛЕНИЕМ разметить предполагаемые места крепления кронштейнов (см. рис. а) и прикрутить их саморезами.
3. При установке на СКОТЧ вставить кронштейны в платформы с наклеенным на них двусторонним скотчем, разметить предполагаемые места их крепления (см. рис. б) и обезжирить их . Отклеить защитную пленку с платформы для скотча и приклеить их.
4. Вставить в механизм и заглушку шторы губки кронштейна, (см. рис. г).

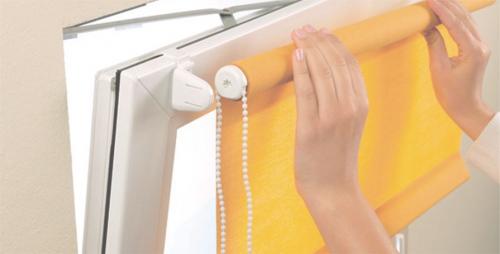

5. Вставить штору в сборе в кронштейны до щелчка. Отверстие в механизме, из которого выходит цепь, должно быть направлено вниз.
6. Надеть на оба кронштейна крышки, (см. рис. д).
7. Опустить полотно ткани в нижнее положение и установить нижний ограничитель цепи около кронштейна, (см. рис. е).
8. Поднять полотно в верхнее положение, 1-2 см ткани должно свисать, и установить верхний ограничитель цепи около кронштейна.
9. Проверить работоспособность изделия путем опускания и поднятия полотна. Полотно ткани при поднятии/опускании не должно касаться окружающих предметов!

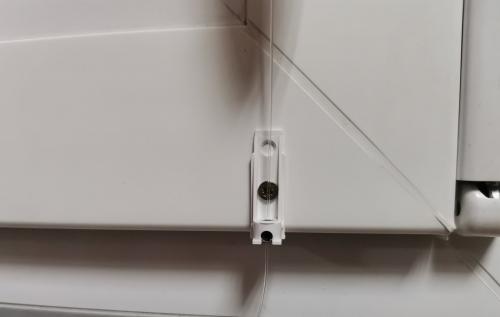

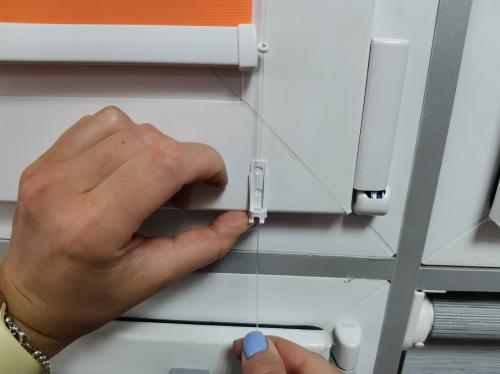

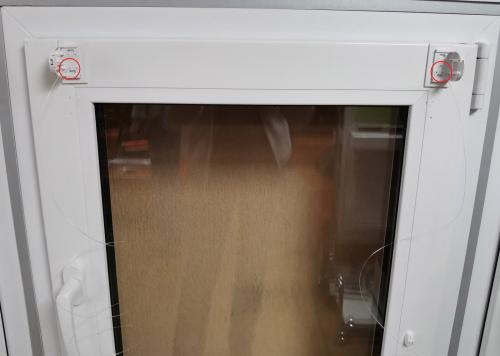

2. Установка лески

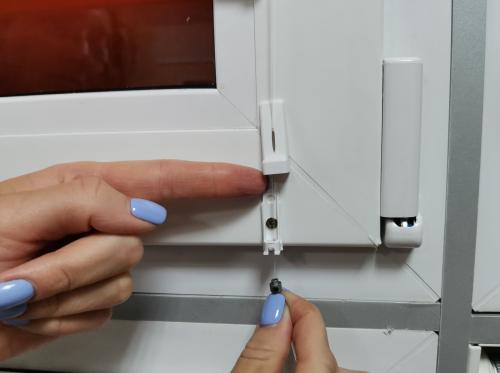

1. Продеть конец лески с узлом в нижнее (или верхнее) прямоугольное отверстие кронштейна и завязать узел.

2. Обрезать остаток лески после узла.

3. Установить верхний кронштейн в крепление. После установки узел должен быть зажат между плоскостью кронштейна и рамой.

4. Проделать эту операцию с другой леской. Примечание: для установки лески в полностью закрытом состоянии под нижней планкой готового изделия необходимо предусмотреть минимум 3.5 см высоты для установки нижнего кронштейна.

5. Продеть леску через направляющие в нижней планке и нижние кронштейны. Прикинуть расположение нижних кронштейнов.

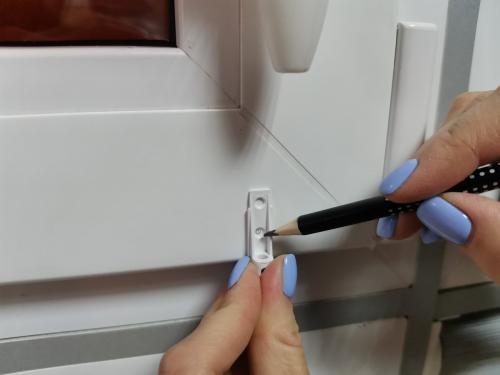

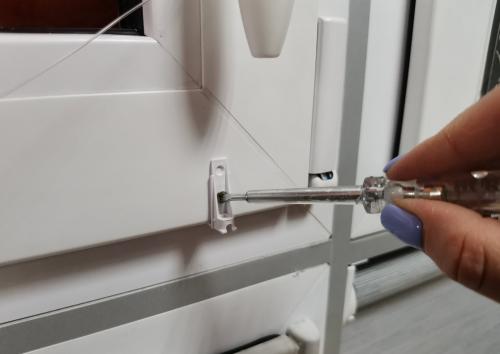

6. Установить кронштейны на раму окна. Рекомедуется установка на саморезы.

7. Надеть кольцо стопорное на леску. Вставить кольцо с леской в кронштейн снизу. Леска должна быть натянута. Зафиксировать леску винтом стопорного кольца.
8. Если леска не натянута, то ослабить винт на кольце, натянуть леску и затянуть винт. Надеть сверху крышки на кронштейны.
9. Проверить работоспособность изделия путем опускания и поднятия полотна. Если леска натянута слишком сильно и мешает изделию работать равномерно, то отрегулировать натяжение лески с помощью винта стопорного кольца.
10. Остатки лески отрезать ножницами.
11. Проделать эту операцию с другой леской.

3. Установка магнитов

После установки изделия наклеить на раму окна полоски магнитной ленты на уровне магнитов, в положении опущенной нижней планки.

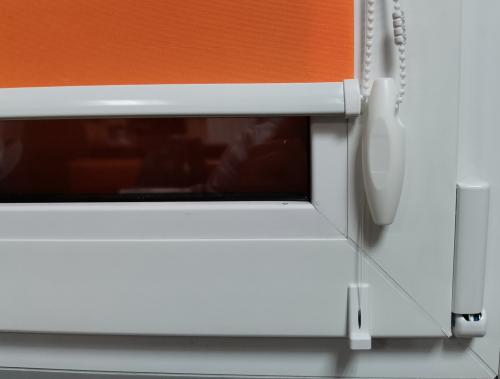

Готовое изделие в сборе

Правила эксплуатации

• Подъем и опускание полотна ткани осуществляется с помощью цепочки управления. Фиксация нижней планки на любом уровне происходит автоматически.
• Изделие предназначено для установки только внутри помещений на рамы окон с относительной влажностью воздуха не более 70% и с плюсовой температурой.
• Необходимо избегать любого механического воздействия на полотно и комплектующие, а также попадания грязи на полотно ткани.
• Допускается только сухая чистка полотна ткани мягкой щеткой или пылесосом.
• Не допускается резкий подъем и опускание полотна.
• Не допускается самостоятельный ремонт изделия клиентом.
• Не допускается эксплуатация изделия без ограничителей цепи.

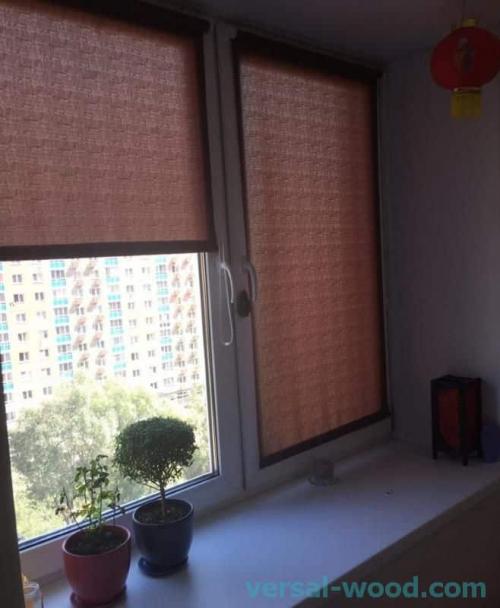

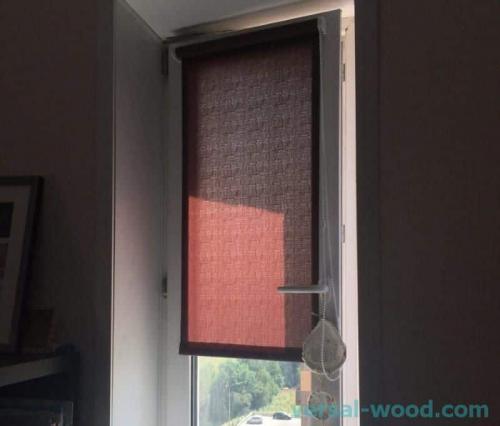

Рулонная штора inspire установка. О рулонных шторах Inspire: описание моделей и тканей, установка

Inspire про изводит высококачестве нные рулонные шторы из натуральных и экологически чистых материалов. Она является дочерней компанией крупного акционерного общества «Леруа Мерлен», которое работает во многих странах, в том числе и в России.

Рулонные шторы Inspire специально разработаны для удобного крепления на пластиковые окна.

Виды рулонных штор

Самый популярный:

Компактные модели подходят как для глухих, так и для подвижных створок.

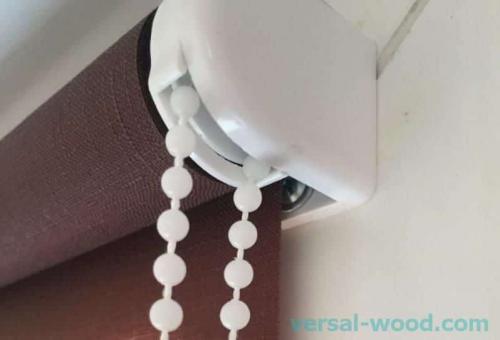

Механизм ретазирования имеет простую конструкцию, работает без проблем и не мешает

Пласти на картриджа меньше пылится и вращается, поскольку она спрятана внутри корпуса

Эти экраны очень компактны в сложенном состоянии.

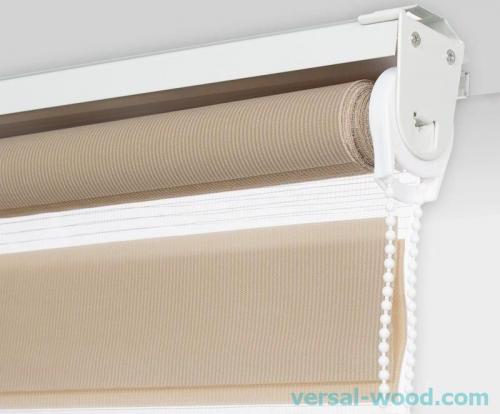

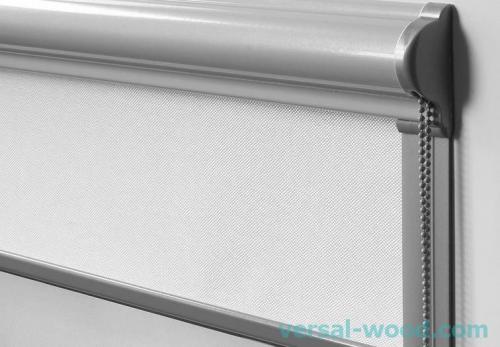

Закрытые рулонные шторы также управляются барабаном, который помещен в пластиковый короб. Нижний край рулонной шторы защищен хлясти ком для предотвращения деформации.

Электрические приводы для управления завесами являются самыми простыми. Источни ком питания может служить электрическая розетка или стандартный аккумулятор. Все управляется одной рукой.

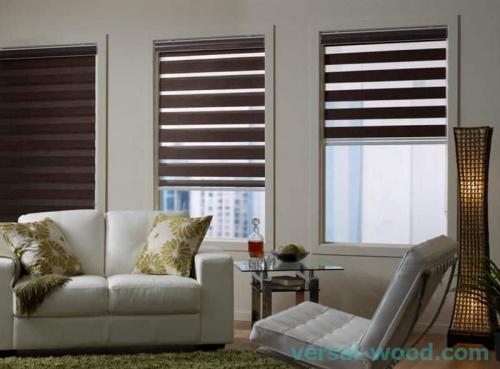

День и ночь или Зебра: характеристики

Это новое поколение рулонных штор обеспечивает хорошую защиту от солнечной радиации. Сочетают в себе конструкцию и дизайн обычных жалюзи и штор. Они состоят из двойного ремня и приводятся в действие храповым механизмом.

Шторы Den-noc из текстильного материала, сочетающего прозрачные и непрозрачные полосы

Подходит для пластиковых и деревянных окон. Дизайн рулонных штор Den и Noc похож на жалюзи с темными и светлыми горизонтальными полосами, которые попеременно соединяются. Они имеют тефлоно вое покрытие, которое защищает поверхность от скопления пыли и других отложений.

Темные полоски изготовлены из плотного натурального и синтетического полиэфирного материала. Светлые полосы изготавливаются из гладкой сетки с матовым цветным, глянцевым или узорчатым покрытием.

Существует три варианта использования рулонных штор «Зебра» — максимальное затемнение, частичное затемнение и полное освещение помещения

Шторка управляется релейным механизмом. Если вы хотите приглушить свет, вам нужно слегка передвинуть талию. Если темные полосы перекрывают светлые, окно полностью закроется.

Как почистить жалюзи День и ночь

Благодаря регулярному уходу за шторами рулонная штора «день-ночь» сохраняет свое качество и презентабельность в течение многих лет. Для удаления пыли подойдет обычная сухая тряпка.

Важно ! Не используйте пылесос, который может повредить материал, заклинить режущий механизм и повредить его. Чистящие средства, содержащие хлор, могут негативно повлиять на цвет и текстуру материала. Влажная губка подходит только для очистки жирных пятен.

Если пятна не удается очистить щеткой, можно попробовать влажную чистку мыльным раствором

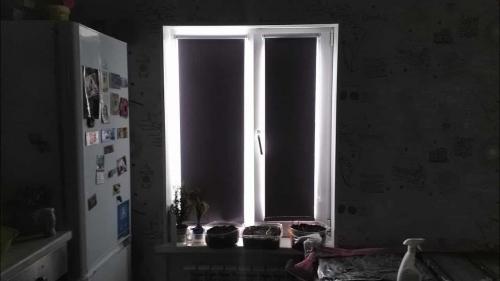

Рулонные шторы блэкаут: типы тканей

Эта штора состоит из 3 слоев:

• первый используется для отражения солнечного света;
• второй придает ткани форму фона;
• третий служит пласти ком, на который наносится рисунок или цвет.

Для того чтобы полностью защитить помещение от света, карниз должен быть изготовлен из специальной ткани

Дизайн светильника Blackout, состоящего из 3 слоев (основного, лицевого и отражающего), выполнен в ярких цветах.

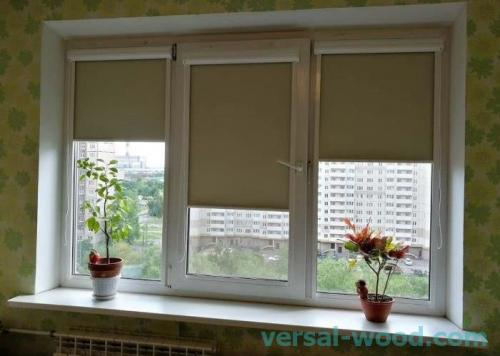

Как установить рулонные шторы на деревянные окна. Общий вид и популярные системы

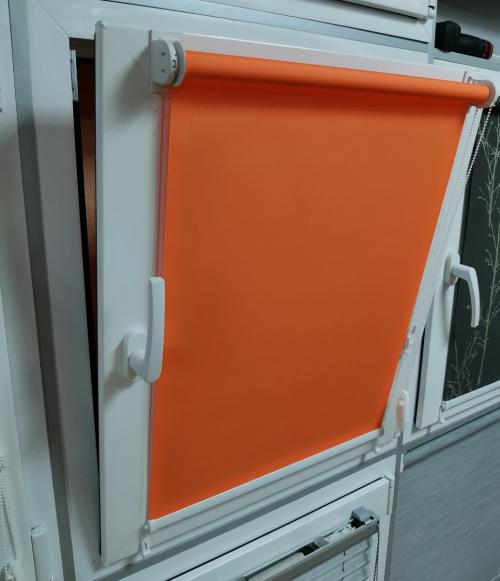

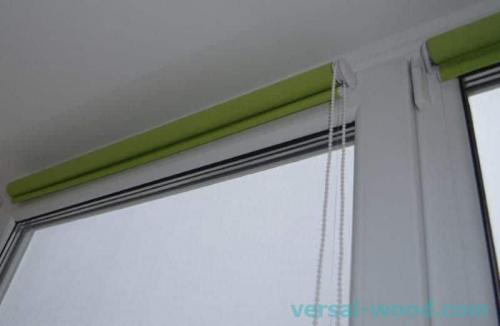

Система мини обеспечивает открывание обычных рулонных штор на небольшом валу. Благодаря небольшим объёмам шахты есть возможность их размещения в отдельных створках окон из ПВХ. Пластиковые крепления могут собираться без сверления, вследствие чего единство рамы не нарушается.

Чтобы собрать жалюзи рулонные и предотвратить провисание ткани на створках окон, железная нижняя направляющая усилена двумя магнитными держателями. Они приклеены к раме двухсторонней пеной. При этом роллетная створка обладает способностью разворачиваться на любой плоскости, и её легко можно открыть.

Благодаря тому, что у системы низкая цена и эффективная миниатюризация — это обеспечивает ей довольно хороший спрос. При изготовлении таких систем для окон часто не включают функцию эффекта идеального затемнения и оставляют части, через которые может просочиться свет. По умолчанию мини-система использует прямую намотку полотна на вал.

Рулонные шторы собрать и установить можно 2 способами:

• когда устройство находится на оконной раме (мини) — закрывает иллюзорную часть;
• при монтаже сверху или внутри отверстия закрывает стеклянную часть, раму и пропорции самой стены.

Для того чтобы выбрать правильный продукт, необходимо определить, какой вариант рулона соответствует дизайну и активным предпочтениям. Впоследствии для покупки необходимо организовать замеры окна и собирать ролл шторы. Почти все компании по производству рулонных штор и жалюзи предлагают стандартные изделия, но если по какой-то причине нужно выполнить заказ по индивидуальным размерам, то это возможно.

Такие особенности должны быть определены во время измерений, чтобы собрать механизм рулонной шторы :

• Закрепление жалюзи не должно препятствовать наибольшему открытию створки окна.
• Обратить внимание нужно на рукоятку — будет ли её конфигурация препятствием при опускании рулона.
• Соответствуют ли размеры изделия характеристикам окон.
• Может ли расположение оконных петель помочь в полной мере навесить шторы, в противном случае будет необходимо переместить материал, что негативно влияет на общий внешний вид системы.

Рулонные шторы уют установка. Установка рулонных штор открытого типа на окно

Открытые рулонные шторы могут крепиться над оконным проемом или внутри. Принцип работы прост – на вал накручивается полотно, которое снизу имеет «груз» в виде планки. Штора разматывается под весом нижнего дополнения, фиксируясь на нужной высоте за счет специальных ограничителей. Как крепятся такие конструкции, должен знать каждый, кто решил украсить окна современными занавесками.

рулонные шторы открытого типа

Монтаж такой занавески возможен несколькими методами:

1. Установка рулонных штор при помощи двухстороннего строительного скотча. Его преимущества в том, что не нарушается целостность профиля окна. Подходит этот вариант только для занавесок небольшого размера, в противном случае рулонные шторы отклеятся.
2. Монтаж рулонных штор открытого типа при помощи пружинных кронштейнов – подходит для открывающихся створок окна. Преимущества способа – не нужно сверлить дополнительные отверстия, легкий монтаж и аккуратный внешний вид. Перед креплением кронштейнов, необходимо сделать замеры и отметки, где они будут висеть. На них крепят боковые крышки конструкции рулонных штор. После этого нанизывается вал и проверяется работоспособность полотна, ничто не должно зажимать занавеску. Такие крепления штор не займут много времени.
3. Крепление рулонных штор на саморезы – самый надежный вариант фиксации занавесок такого типа. Перед работой необходимо проверить наличие всех комплектующих. Монтаж начинается с «примерки». Для этого карниз прикладывают к месту, где будет крепиться изделие. Необходимо убедиться в том, что полотно легко разворачивается и сворачивается. Места предполагаемых крепежей помечаются карандашом. Основной блок крепится к стене или раме саморезами. В отверстия вставляются дюбели. Блок крепится на саморезы, цепочку для регулирования длины отмеряют и устанавливают стопор-ограничитель.

Установка рулонной шторы. Устанавливаем рулонные шторы

• 7042

Если вы всё еще сомневаетесь в покупке рулонных штор из-за сложности в установке, то эта статья как раз для Вас. Установка рулонных штор - это несложная задача. Под силу любой домохозяйке.

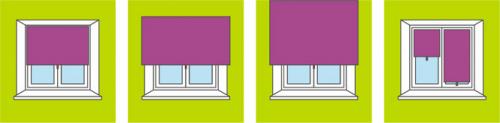

Выбор места установки

Первое, что следует сделать перед установкой ролет – это определить их местоположение. В зависимости от вида крепления кронштейнов, разместить рулонные шторы можно тремя способами:

Внутри оконного проема на некотором расстоянии от рамы;

На стене или на потолке, снаружи оконного проема;

Исключительно на створки окна.

Принцип открытого механизма рольшторы состоит в тканевом полотне, которое свисает за счет утяжелителя и свободно наматывается на вал при управлении ручкой.

Установка на створках и внутри проема окна – идеальное решение для маленьких комнат, помещений с глухими окнами или тех, где часто задействован подоконник. Монтаж снаружи на стене или потолке удобен в больших комнатах, где нужно полностью задекорировать окно.

Принципы установки

Все стандартные рулонные шторы идут в комплекте с двусторонним скотчем. Вам не придётся ничего сверлить. Установка займёт у Вас не более 10 - 15 минут. Если следовать общим правилам, сборку и монтаж рулонных штор можно выполнить и без помощи специалистов. Обычно вся система рольштор продается в полностью готовом виде и не требует сборки отдельных элементов, а установка подробно описана в прилагаемой инструкции.

Этапы монтажа:

Наметьте места крепления кронштейнов, приложите кассету и проверьте правильность разметки.

При установке в оконный проем или снаружи окна, отверстия в стене просверлите перфоратором и используйте под шурупы деревянные пробки.

Если вы устанавливаете штору на створке, зафиксируйте крепежные уголки саморезами на верхнем профиле рамы.

Вставьте вал с тканевым полотном в пазы до характерного щелчка, закрепите боковые фиксаторы.

Раскрутите полотно на всю высоту окна и проверьте, ровно ли оно висит.

Отрегулируйте цепочку и фиксаторы для управления рольшторой.

При установке ролеты на створку фиксатор для цепочки закрепите на раме – так она не будет мешать при открытии окна.

Закончив самостоятельную установку рольштор, удостоверьтесь, что механизм работает бесшумно. Посторонние звуки или перекос полотна при использовании – верные сигналы того, что конструкция установлена неправильно.

Для тяжёлых и широких рулонных штор используйте вместо скотча саморезы, закрепите их при помощи перфоратора.

Нестандартный размер

Готовые системы рулонных штор не всегда идеально соответствуют размерам окна. В таких случаях ширину полотна можно уменьшить прямо перед установкой. Процедура предельно проста:

Разверните полотно, снимите боковые заглушки и утяжелитель.

Сделайте разметку и аккуратно отрежьте лишнюю часть полотна.

Обрежьте вал на ширину проема, но так, чтобы он оставался на 8-10 мм длиннее полотна.

Укоротите утяжелительную планку, установите ее обратно и закройте боковые крышки вала.

Накрутите полотно на вал, оставив свободными 5-7 см ткани.

После подгона ширины рулонные шторы устанавливают согласно инструкции.

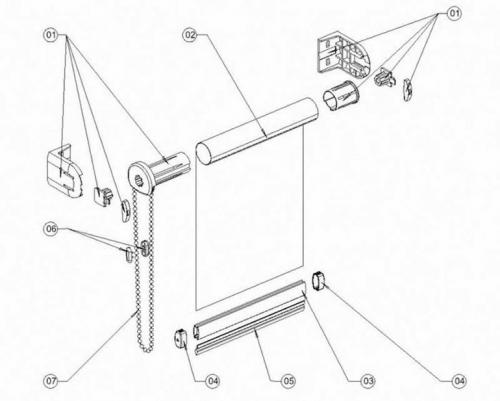

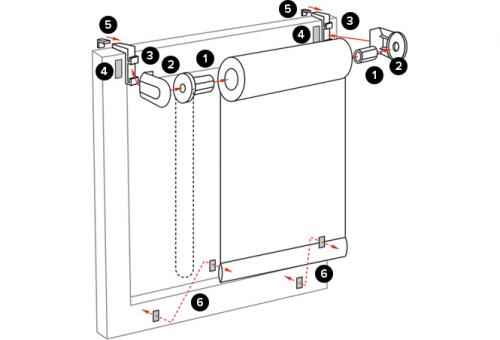

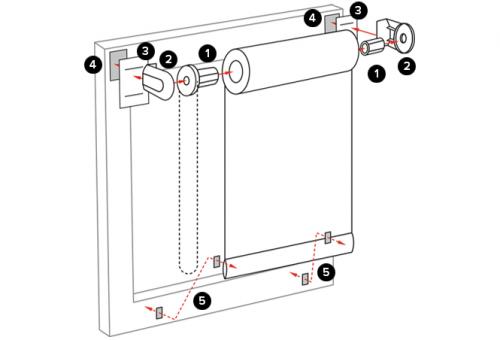

Фиксация на зажимах:

1. Наклейте двусторонний скотч (4) на навесной кронштейн (3).
2. Вставьте фиксирующий зажим (5) в навесной кронштейн (3). Не продвигайте зажим до конца!
3. Защелкните крепления (2) в фиксирующих зажимах (3).
4. Вставьте цепочный механизм (1) и заглушку (1) в трубу, применив небольшое усилие.
5. Соедините крепления (2) со шторой, вставив их в цепочный механизм (1) и заглушку (1). Часть открытого цепочного механизма должна быть направлена строго вниз.
6. Закрепите собранную штору на открытую створку окна, зафиксировав фиксирующие зажимы (5) на необходимой ширине.

Фиксация на двусторонний скотч:

1. Наклейте двусторонний скотч (4) на монтажные плоадки (3). Скотч должен точно повторять контуры площадки, не выходя за ее края.
2. Защелкните крепления (2) в монтажные площадки (3).
3. Вставьте цепочный механизм (1) и заглушку (1) в трубу, применив небольшое усилие.
4. Соедините крепления (2) со шторой, вставив их в цепочный механизм (1) и заглушку (1). Часть открытого цепочного механизма должна быть направлена строго вниз.
5. Приложите собранную штору к раме окна, отметьте места крепления площадок (3).
6. Обезжирьте поверхность оконной рамы в местах приклеивания двусторонненго скотча (4) на раму.

Правильный выбор рулонных штор – это не только стильный и современный акцент в интерьере, но и показатель хорошего вкуса хозяев. Экспериментируйте с оттенками и фотопечатью, подбирайте рольшторы под текстиль, сочетайте с портьерами превратите выбор штор в забавную игру по правилам.

Источник: https://alyuminievye-zhalyuzi.aystroika.info/stati/montazh-rulonnyh-shtor-na-samorezy-sposoby-krepleniya-i-principy-ustanovki

Инструкция по установке ролет. И все-таки, как собрать и установить рольставни самому?

Рольставни устанавливаются:

• Внутри или снаружи
• Относительно рамы
• На проем
• В проем
• Комбинированный способ
• Встроенный

Направляющие крепятся на проем или в проем. Как будут устанавливаться рольставни определяется на этапе замера.

1. Проверьте комплектацию. Вы должны получить направляющие, короб, комплектующие, полотно.

2. Разметка направляющих. Распакуйте направляющие. Необходимо маркером отметить места крепления. Крайние точки должны располагаться в 10-15 см от концов направляющей. Остальное расстояние необходимо разделить на равные части, каждая из которых не больше 50 см. Устойчивость ко взлому зависит от частоты креплений.

Для установки на проем необходимо размечать лицевую часть направляющей. Для установки в проем или комбинированным способом – торец.

3. Сверление направляющих. Отверстия 8 мм для крепления к стене направляющие рассверливаются насквозь через обе стенки. Затем внешняя стенка просверливается сверлом 11,8 – 14 мм для установки заглушки.

4. Сверление отверстий 8 мм для крепления короба. Для монтажа на проем рассверливается задняя стенка по два отверстия на концах. При установке в проем – на верхней панели короба. Для комбинированного и на задней и на верхней поверхности.

5. Рассверливание отверстия для вывода при наружном монтаже. Через стену будет выведен кабель электродвигателя, кардан, шнур, лента, корд.

6. Сборка. Разметка стены. Короб крепится к направляющим, и получившаяся конструкция прикладывается к стене. Затем проводится тщательное измерение строительным уровнем и корректировка расположения направляющих и короба рольставней.

Погрешность, допустимая для диагоналей, не более 2 мм. Положение относительно горизонта – не более 1,5 мм/м и не более 5 мм в сумме.

Размечаются места крепления к стене.

В зависимости от материала стены используются пластмассовые дюбели с вворачиваемым шурупом, пластмассовые дюбели с забивным элементом (гвоздевым винтом), стальные распорные анкеры, удлиненные пластмассовые дюбели с усами в комплекте с вворачиваемым шурупом, самонарезающие винты, стяжные шпильки, проходящие насквозь конструкции, или шурупы, пластмассовые дюбели в комплекте с шурупом или гвоздевым винтом.

7. Крепление короба. Если монтаж не предполагает вывода системы управления сквозь стену, то можно сразу закрепить короб на стене или в проеме. Если требуется вывод, то короб снимают, рассверливают сквозное отверстие в стене и вставляется защитная пружина или трубка.

При установке шпингалетов для предотвращения произвольного открывания при пружинно-инерционном механизме управления рольставнями, необходимо распилить в направляющих паз для язычков шпингалетов.

8. Установка системы управления для рольставней, установленных снаружи.

Установка кардана
Кардан имеет ограничение по длине штифта. Максимальная длинна – 1 м, куда входит ширина стены + ½ короба. Вывод кардана внутрь помещения не возможен при установке рольставней в проем, поскольку место возможного вывода располагается напротив стеклопакета и рассверлить отверстие не представляется возможным.

Установка шнура управления
Зачастую путают управление со шнуром и с лентой. Для того, чтобы провести через стену шнур, хватает предохранительной пружины, которую можно заказать вместе с рольставнями. Установить ленту сквозь стену невозможно, поскольку она может перекрутиться.

9. Установка пружинно-инерционного управления. Полотно перебрасывается через направляющие, к полотну крепятся тяговые пружины. Кручением вала вручную заводится пружина и конец тяговых пружин пропускается сквозь перфорации вала.

10. Установка блокирующего ригеля. Ригель – механический способ предотвратить несанкционированное открывание полотна.

Принцип ригельной блокировки: секции подпружинены и, когда полотно полностью разворачивается, секции встают на излом. При попытке поднять полотно рольставнен, промежуточная и нижняя секция ригеля поворачиваются в противоположную валу сторону.

Кольца, удерживающие ригель на валу, фиксируются саморезами. Выполнять фиксацию саморезами следует с осторожностью для вала с электродвигателем внутри, так как высока опасность повредить двигатель. Ригели устанавливаются или для автоматизированных ставен, или для карданного управления.

Крепление для роллет. Общие принципы монтажа роллеты

При монтаже направляющие шины роллеты должны быть выставлены по уровню в вертикальных плоскостях, защитный короб - в горизонтальной плоскости.

Роллета должна быть расположена симметрично относительно проема.

Короб и направляющие шины должны прилегать к обрамлению проема по всей длине. Допускаются местные зазоры не более 5 мм. Разность длин диагоналей, замеренная по крайним точкам направляющих шин, не должна быть более 2 мм.

Установка и выравнивание элементов изделия на стене перед их закреплением может осуществляться с помощью металлических прокладок, устанавливаемых в области точек крепления. Швы и зазоры после завершения монтажа изделий должны заделываться герметизирующими материалами.

Точность установки изделия при монтаже контролируется строительным уровнем типоразмеров УСб-1 /УСб-4 1-ой группы точности ГОСТ 9416-83 и рулеткой 1-5 м ГОСТ 7502-89 2-ой группы точности. Допускается использование строительных уровней и рулеток других типов, но не ниже указанной группы точности.

Роллеты должны быть надежно закреплены и тем самым не представлять потенциальной опасности для жизни и здоровья людей. Точки крепления изделий должны обеспечить равномерное распределение сил, действующих на изделия, и надежную передачу их на элементы строительной конструкции.

В процессе монтажа следует обращать внимание на правильную и равномерную затяжку крепежных элементов для того, чтобы избежать перекосов изделия и обеспечить его работоспособность.

При креплении направляющих шин роллет не следует превышать максимально допустимое расстояние между элементами крепежа 500 мм, при этом расстояние от края шины до точки крепления не должно превышать 150 мм.

Выбор крепежного элемента осуществляется с учетом распределения нагрузок, прочности примыкающих строительных элементов (кирпичная кладка, бетон, газосиликатные блоки и т.п.). При использовании распорных дюбелей строительные элементы должны выдерживать давление разжимаемого дюбеля.

Деревянные заглушки, монтажную пену, силикон запрещается использовать в качестве средств крепежа.

При креплении изделий дюбелями следует работать с длинными сверлами, чтобы не повредить поверхность элементов роллеты сверлильным патроном. Просверленное отверстие должно соответствовать или быть немного меньше диаметра дюбеля.

При заделке монтажных швов и зазоров следует использовать уплотнители в тубах (силикон, пенополиуретан, акрил). При заделке отдельных швов и зазоров, размер которых превышает 3 мм, следует использовать штукатурные растворы (за исключением случаев монтажа неокрашенных алюминиевых направляющих шин), совместимые с материалом проема и разрешенные к применение заказчиком.

После застывания, выступающие за плоскость шин и короба герметизирующие материалы удаляют и, при необходимости, производят окончательную заделку швов. При использовании полиуретановой пены следует обратить внимание на то, чтобы не произошла деформация элементов короба роллеты.
