Варианты крепления на пластиковые окна. Анкер или анкерный дюбель.

Варианты крепления на пластиковые окна. Анкер или анкерный дюбель.

Первое профессиональное крепление, очень надежное. Состоит из трех элементов: винт с резьбой, гильза (это верхний слой) и втулки внутри. При завинчивании винта втулка распирает гильзу и крепеж получается надежно зафиксированным.

Но есть и недостаток : крепеж зафиксирован так надежно, что порой вынуть его обратно очень проблематично. Конечно, устанавливая пластиковые окна вы об этом не думаете, также когда то вы возможно поменяете и их, или если вдруг вам установят их не по уровню и потребуется переустановка, проблемы будут налицо. Да и по словам опытных монтажников, иногда просто сверло может попасть в арматуру и отверстие надо сверлить другое. Вам могут разворотить всю конструкцию до безобразного состояния.

Еще одно : довольно тяжело закрепить  в домах с многослойными стенами , он будет просто проваливаться в стене, и распорка не закрепится. Например, серия панельных домов П-44, имеет внутри  воздушный слой с утеплителем, в который закрепиться анкером просто невозможно.

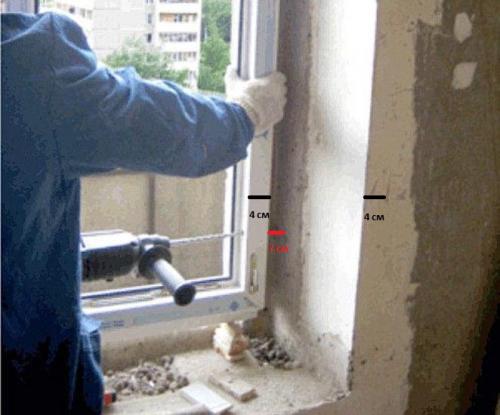

Размер  дюбеля варьируется от 100 до 200 мм, толщина 8-10 мм. Размер вы выбираете исходя из того, какое расстояние от рамы до откоса у вас имеется. Анкер устанавливается на внутренней части конструкции под стеклом. Толщина рамы обычно около 4 см, плюс он должен войти в стену минимум на 4 см, то есть 8 см уже занято. Если расстояние от рамы до откоса 2-3 см, то можно взять и 110 мм анкер, если 5-7 см, то уже 150-160 мм.

Крепление пластиковых окон к дереву. Установка пластиковых окон в деревянном доме

Популярность пластиковых окон растет с каждым днем. Они привлекают своим эстетическим видом, герметичностью. Пластиковые окна монтируют повсеместно: в квартире и деревянном доме. Чтобы пластиковые окна не потеряли своей привлекательности после нескольких лет эксплуатации, важно учесть нюансы их монтажа. В нашей статье мы познакомим вас с технологией их установки.

Благодаря самостоятельному монтажу вы можете существенно сэкономить ваши денежные средства.

Конструкция пластиковых изделий

Составляющими металлопластиковых окон являются:

Рама. Это важная часть, несущая главную функцию конструкции—обеспечение жесткости и герметичности. Пластиковый профиль снизу армируется стальным профилем и скрепляется с ним саморезами. Он сваривается на местах стыков в заводских условиях;

Створка. Она обеспечивает доступ воздуха в помещение и его ограничение. Пластик придает ей эстетический внешний вид, а стальной армированный профиль укрепляет ее, делает прочной и долговечной;

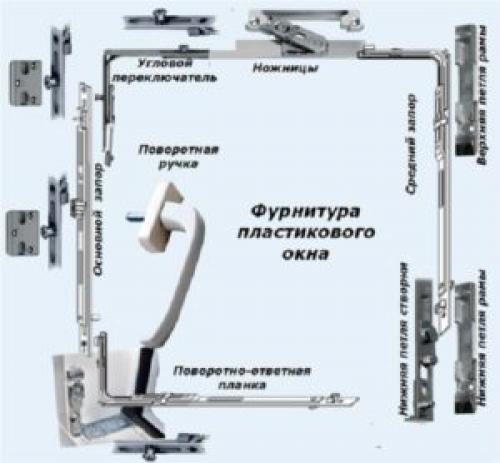

Фурнитура. К ней относятся элементы и механизмы, способствующие закрыванию и открыванию створки окна:

Фурнитура наглядно

• Фиксатор ручки, который помогает удерживаться открытому окну под углом;
• Запорные ролики. Они прижимают створку к раме;
• Блокиратор непроизвольного закрытия. Он препятствует закрытию створки от сквозняка;
• Поворотно-откидная фурнитура позволяет установить створку в 4 положениях.

Стеклопакет. Он представляет собой часть оконного блока, пропускающего свет. Он включает в себя 2-3 стекла. Камера между двумя стеклами заполняется газом;

Штапики. Ими з акреплено стекло на раме;

Резиновые уплотнители. Они необходимы для обеспечения герметичности конструкции;

Импост. Это пластиковый профиль, внутри которого располагается стальная армированная труба. Он служит связующим элементом между частями окна;

Штульп. Он располагается на створке.

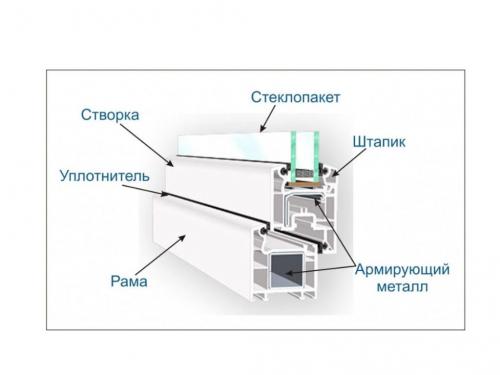

Окно в разрезе

Замер

Чтобы правильно установить пластиковую конструкцию, важно точно замерить проем.

Сначала необходимо произвести замеры ширины. Ширина измеряется в 3 точках: внизу, вверху и посередине. Берется наименьший показатель и из него вычитается 5 см на монтажный зазор.

Далее измеряется высота окна в трех местах и также вычитается 5 см. При измерении высоты окна важно учесть, какой будет подоконник. Если он будет толще старой конструкции, то из мерки высоты окна отнимают его разницу между толщиной нового и прежнего подоконника.

Подготовка к монтажу

К подготовительному этапу относится: закупка оборудования и подготовка инструментов, проверка комплектности окон, разборка стеклопакетов, демонтаж оконных блоков (в случае их замены), подготовка проема . После снятия окон в проеме важно убрать остатки штукатурки, которая может быть закреплена на откосах, пены и другого мусора.

Оборудование и инструмент

Для демонтажа старых блоков ( при замене окон) понадобятся стамеска, гвоздодер, молоток.

Чтобы сделать окосячку , необходима циркулярная пила, саморезы, шуруповерт. Для просверливания отверстий для крепежа не обойтись без электродрели и набора сверл. Малярный скотч необходим, чтобы предохранить пластиковые окна от сколов. Строительный уровень и клинья позволят вам правильно выровнять раму при установке. Монтажный пистолет легко запенит зазоры.

Необходимые инструменты

Проверка комплектности окон

В первую очередь важно проверить целостность стеклопакетов, нет ли где трещин или небольших повреждений. При доставке оконного блока важно просмотреть его комплектность.

Нужно сверить габариты проема и рамы. Их разница должна быть 4-5 см.

Крепление для пластиковых окон. Чем крепить пластиковые окна?

Привет, читатели! Давненько не писал в блог. Начался сезон установки и регулировки окон перед зимой. Все хотят утеплиться.

Так вот, многие клиенты интересуются, как же мы крепим пластиковые окна. Скажу сразу, единого крепления нет.

Все зависит от места установки окна. Поэтому мы можем использовать анкера или пластины. Вообщем надоело отвечать на одни и те же вопросы и я решил их поместить в одну статью, ссылку на которую будут давать всем своим новым клиентам.

Надеюсь и вам пригодится данная информация. Читайте, знакомьтесь.

• Дерево;
• Газобетон, пенобетон, шлакоблок;
• Бетон.

Во вторую очередь, от типа конструкции и технических условий монтажа:

• Лоджии;
• Входные двери;
• Окна;
• Витражи.

Чем крепить пластиковые окна. Виды крепежа

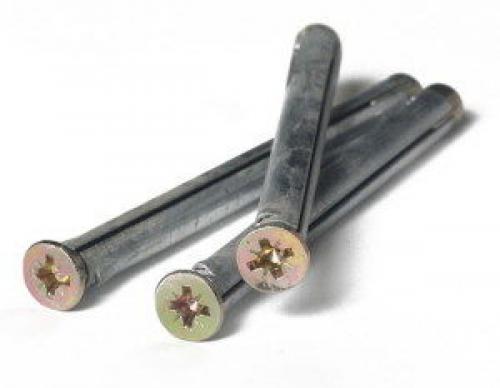

1. Анкер или рамный дюбель. Бывает диаметром 8 мм, но практика показывает, что оптимальный диаметр рамного дюбеля — 10 мм. На мой взгляд самый надежный и удобный крепеж для окон.

Имеет различную длину: 72 мм, 92 мм, 112 мм, 132 мм, 152 мм, 182 мм, 202 мм. Используется следующим образом:

В оконной раме сверлится отверстие сверлом по металлу диаметром 10 мм. Затем, перфоратором бурится отверстие в бетоне, прямо через раму.

Далее, вставляется рамный дюбель и забивается в бетон, пока не упрется в раму. После чего закручивается винт. Есть мнение, что дюбель надо утапливать внутрь профиля.

Я считаю это необязательным. Потому, как для шляпки дюбеля, даже существует специальная декоративная заглушка. А прочность крепления в обоих случаях практически одинаковая.

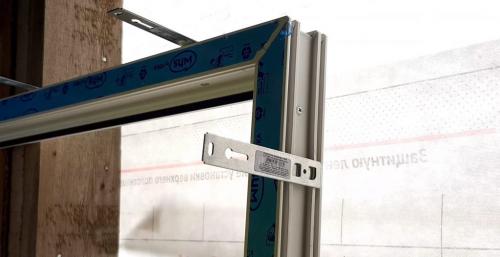

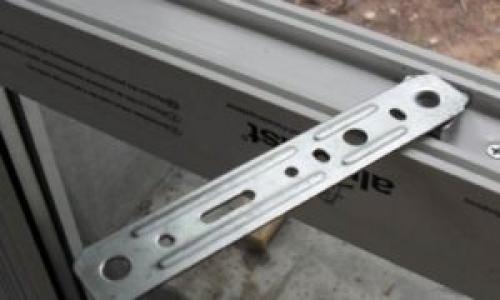

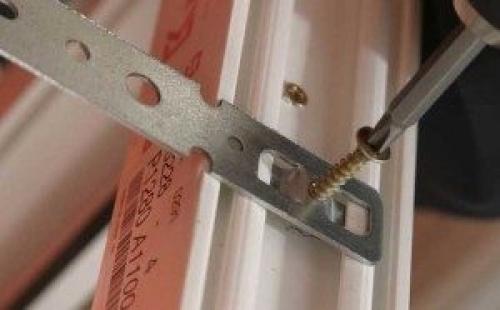

2. Анкерная пластина. Для каждого вида оконного профиля, особенно популярного, производят определенный тип анкерных пластин. Но поскольку, по технологии пластины нужно прикручивать к оконной раме, то можно использовать любые пластины для окон ( только в целях экономии конечно ).

Кстати, по поводу прикручивания пластин в раму. Есть, так называемые, пластины-крабы. То есть, они врезаются или защелкиваются в профиль.

Так вот, в случае наличия четверти в проеме, многие монтажники не прикручивают такие пластины. Наружу окно не выпадет, и это самое главное. Ведь четверть удерживает окно.

Нужно сказать, что бывают случаи (в настоящее время реже), когда монтажники окон, грубо нарушая технологию монтажа, вообще не используют крепеж. Просто фиксируют окно клиньями и заливают монтажной пеной.

Надеюсь, Вас такие случаи пройдут стороной.

3. Шурупы по дереву. Используется для крепления окон в дерево. Самый дешевый крепеж, и это наверное единственный плюс.

4. Шуруп по бетону. Используется по моему только в Европе. Зашел в профессиональный магазин «Крепеж» в С-Петербурге, где много чего можно купить, поговорил с продавцами. Нет у них этих шурупов.

Чем крепить пластиковые окна в кирпич?

Кирпич — это хороший материал для строительства зданий. Но крепить пластиковые окна в кирпич, порой проблематично. В чем собственно сложность?

Если использовать рамный дюбель, то сверлить отверстия в раме под этот дюбель лучше не заранее, а по месту.

Это нужно для того, чтобы попасть анкером прямо в середину кирпича, а не в раствор между кирпичами. Так, конечно никто не делает ( я, кстати, тоже). Ведь это потеря времени.

Рамный дюбель, желательно выбрать максимально большой длины ( минимальный заход в кирпич 6 — 10 см ). Если кирпич пустотелый, то используйте 202-й анкер.

Применять анкерные пластины в кирпич можно, если вы уверены в том, что кирпич не пустотелый. Но даже цельный кирпич бывает плохого качества. И закрепить в него пластину, не профессионалу, будет очень сложно.

Чем крепить пластиковые окна в дерево?

Идеальный вариант крепежа окон для дерева — это анкерные пластины. И никто не сможет меня в этом переубедить. Каркасные дома или брус, только пластины.

Из своего горького опыта расскажу, как крепил окна шурупами в верхнюю часть коробки в доме из бруса. И обсада была, и зазор около 4 см. Через год брус начал садиться, и эти шурупы вместе с брусом вошли прямиком в стеклопакеты.

В итоге, несколько стеклопакетов заменил по гарантии. Попал на деньги. После этого случая, если пользуюсь шурупами, то только в исключительных случаях, и только в боковые части оконной коробки.

Кстати, даже при строительстве каркасных домов, профессионалы не рекомендуют использовать закаленные шурупы. Дерево — живой материал и при движении шурупы ломаются, а гвоздь например гнется. Такой же принцип и с анкерной пластиной.

Анкерные пластины для деревянных домов хороши по следующим причинам:

• Быстрый монтаж;
• Компенсирует температурные расширения;
• Не влияют на оконные конструкции при усадке.
