Во многих случаях привычные всем шторы и занавеси можно заменить с помощью жалюзи. Они способны защитить обитателей жилища от палящих лучей солнца и при этом не преграждать путь свежему потоку воздуха. Жалюзи – это устройство, которое состоит из полос (ламелей). Расположение ламелей может быть как горизонтальным, так и вертикальным.

Механизм управления жалюзи настолько прост, что пользоваться им можно лёгким движением руки. К тому же он способен не только открыть и закрыть жалюзи, но и регулировать поток света. Также привлекает и широкий ассортимент дизайна в плане оттенков и форм.

Преимущества

Жалюзи универсальны и просты в использовании

Несмотря на большой спрос на жалюзи, многие не рискуют заменить на них привычные занавеси. Приведём несколько фактов, которые говорят в пользу данной продукции:

  1. Надёжная защита от солнца, особенно если окна выходят на южную сторону. Чтобы выполнить данную функцию с помощью штор, необходимо приобретать довольно плотный материал. При закрывании окон такими шторами полностью перекрывается поток свежего воздуха. В случае с жалюзи ламели поворачивают так, чтобы добиться отражения от них лучей солнца, при этом остаётся свободный доступ воздуха.
  2. Универсальность применения. Благодаря разнообразию дизайна их можно использовать как в офисных кабинетах, так и для оформления жилой комнаты.
  3. Простота в использовании. Если для открывания и закрывания штор, в особенности тяжёлых, необходимо приложить усилия, то с жалюзи тот же процесс можно выполнить с помощью лёгкого поворота специальной ручки.
  4. Можно использовать для окон любого типа и площадей разных размеров.
  5. Возможность визуального изменения размеров комнаты. Используя вертикальные жалюзи, зрительно увеличиваем высоту помещения.

Особенности устройства

На сегодняшний день существует несколько видов жалюзи, которые подразделяются как по устройству механизмов управления, так и по размещению ламелей.

Рассмотрим два типа жалюзи, которые наиболее востребованы потребителями: вертикальные и горизонтальные.

Вертикальные

Вертикальные жалюзи хороши там, где нужно создать уютную атмосферу и мягкое освещение

Преимущество вертикальных жалюзи налицо. В первую очередь следует отметить эстетичный вид и широкую цветовую гамму, что немаловажно для создания определённого интерьера жилища. Также благодаря возможности регулировки поворота ламелей в комнате создаётся мягкое рассеянное освещение.

Составляющими жалюзи вертикального типа являются: карниз, цепочка для соединения, утяжелители, цепочка для управления, ламели и шнур для управления.

Основным элементом вертикальных жалюзи является карниз. Он изготавливается из алюминия или пластика. Последний материал специалисты использовать не рекомендуют, так как со временем под тяжестью жалюзи он начинает прогибаться и деформироваться.

В таком виде механизм конструкции не сможет полноценно функционировать. Также со временем пластиковый карниз пожелтеет и потеряет свой эстетичный вид.

Очень важно ежегодно смазывать направляющие карниза специальной смазкой на основе силикона.

Нюансы использования

Выбирайте жалюзи с прочными ламелями и карнизом

Обратимся теперь к такому факту, как продление срока службы карниза для вертикальных жалюзи. Для этого необходимо обратить внимание на некоторые нюансы:

  1. При приобретении обязательно проверяем качество сборки карниза. Его механизмы должны функционировать без особых усилий. Также состояние верёвки должно быть безупречным, она не должна скручиваться.
  2. Элементы карниза не должны быть слабыми и тонкими.

Сборку ламелей необходимо выполнять только при их перпендикулярном расположении по отношению к карнизу.

Ремонт вертикальных жалюзи своими руками. Виды и поломки жалюзи

Устройство вертикальных жалюзи схема. Принцип работы и механизм управления жалюзи В наше время существует большое количество самых разнообразных видов жалюзи. Их адаптируют под требования заказчика и делают разных форм и размеров. Среди самых популярных видов жалюзи выделяют горизонтальные и вертикальные.

Горизонтальные жалюзи изготавливают из реек, которые располагаются одна над другой. Между ними натягивают шнуры, благодаря которым конструкция легко перемещается и вращается. Крепят их на стене помещения или потолке. Горизонтальные жалюзи очень прочные и долговечные . Их легко мыть и чистить. Благодаря этому такие шторы широко распространены не только в жилых помещениях, но и в офисах фирм.

Вертикальные жалюзи ещё более прочные и устойчивые к воздействию внешних факторов . Они просты в использовании и не требуют особого ухода. Так же, как и горизонтальные, они легко крепятся на стене или потолке. Помимо окон, их часто вешают в дверных проёмах, заменяя межкомнатные двери. Если повесить на вертикальные жалюзи замок, то можно использовать их в качестве защиты для витрин магазинов.

Жалюзи ломаются довольно редко. Если, всё же, это произошло, то не спешите нести шторы в мастерскую. Как правило, все поломки простые и каждый хозяин может без труда сделать ремонт жалюзи своими руками. Для этого достаточно изучить опыт своих предшественников и чётко следовать все рекомендациям по ремонту.

У каждого вида штор свои индивидуальные поломки. Их ремонт зависит от ряда факторов, учитывая которые, можно вдохнуть в шторы новую жизнь.

Горизонтальные конструкции

При аккуратном использовании горизонтальные жалюзи могут прослужить вам довольно долго. Но с течением времени проблемы возникнут и с ними. Из-за неосторожного использования, плохой сборки или брака могут сломаться некоторые важные детали.

Устройство вертикальных жалюзи схема. Принцип работы и механизм управления жалюзи 01

Среди них можно выделить:

  1. Разрыв шнура.
  2. Поломка горизонтальной планки.
  3. Неповорачиваемость створок (ламелей) вокруг своей оси.
  4. Поломка подъемно-поворотного механизма.

Вертикальные изделия

В отличие от горизонтальных штор, вертикальные ломаются немного чаще. Это происходит при неаккуратном обращении и отсутствии должного ухода. Все причины поломок легко определяются и устраняются в домашних условиях.

Самыми распространёнными поломками являются:

  1. Обрыв цепочки управления.
  2. Поломка плечиков.
  3. Обрыв соединительной цепи.
  4. Обрыв шнура.
  5. Поломка бегунка.

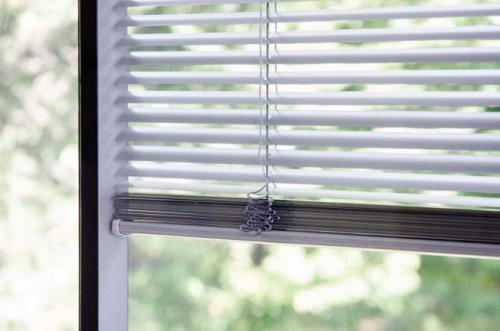

Сломался крючок на жалюзи. Поломки и ремонт горизонтальных конструкций

Горизонтальные жалюзи пользуются спросом для оформления жилых помещений. Важно знать, с какими проблемами можно столкнуться и как отремонтировать горизонтальные жалюзи.

Если ламели перестали поворачиваться вокруг своей оси, то, скорее всего, вышли из строя нижние фиксаторы или крючки. Чтобы заменить эти элементы, потребуется сначала приобрести новые с учетом размера имеющихся. Для замены необходимо демонтировать сломанную часть, для чего нужно держать одной рукой поворотный механизм, а другой установить новую деталь на соответствующее место. В завершение в новый элемент устанавливается трость.

Если разорвался шнур на горизонтальных жалюзи, то, чтобы отремонтировать горизонтальные жалюзи своими руками, потребуется сначала купить новый. После этого устраняется сломанный элемент, а для замены вдевается сквозь подъемный механизм новый шнур так, чтобы он проходил в результате между железным цилиндром и валиком из пластика. Затем шнурок нужно вдеть в нижнее отверстие пластиковой корзинки там, где зафиксирована лесенка. При этом шнур следует продеть и между лесенкой. Со вторым отрезком шнура проделывается то же самое, только его нужно пропустить в ближнее отверстие ламелей. С помощью большой иглы, в которую нужно вдеть шнур, продевают его во все отверстия в полосках жалюзи, при этом не вдевая в лесенку с обеих сторон. Новый шнурок будет обвивать лесенку в зигзагообразном порядке. Осталось в нижней части конструкции продеть иглу со шнуром сквозь заглушку и завязать узлом. То же самое следует проделать и со вторым шнурком.

Если жалюзи не работают в нужном режиме, скорее всего, сломался подъемно-поворотный механизм. Такой ремонт горизонтальных жалюзи непростой, поскольку предстоит сначала запомнить расположение всех элементов конструкции, и только после производить замену поврежденного механизма. Здесь следует снять по бокам карниза заглушки. После края разжимаются и пассатижами вытаскивается вал, благодаря которому крепится поворотный механизм. Затем разъединяется вал и механизм, вытаскивается шнур, развязываются концы внизу. Вставляются концы шнурка в новый механизм, после чего его нужно пропустить между цилиндром и валиком. Новая деталь фиксируется, жалюзи собирается в обратном порядке.

Сломался крючок на жалюзи. Поломки и ремонт горизонтальных конструкций

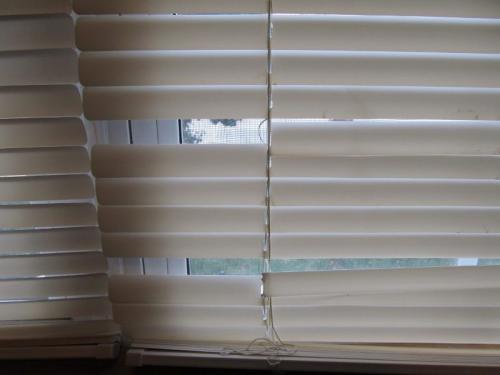

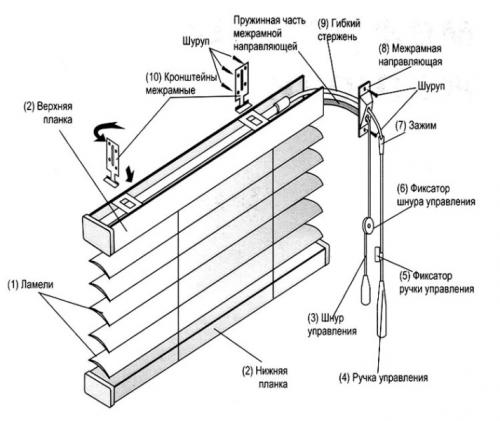

Механизм горизонтальных жалюзи. Ремонт горизонтальных жалюзи своими руками

Механизм горизонтальных жалюзи. Ремонт горизонтальных жалюзи своими руками

Если верить производителям, то жалюзи служат на протяжении 4-6 лет. Реже говорят большем времени. Однако отдельные элементы могут выйти из строя раньше заявленного срока. Можно ли выполнить ремонт горизонтальных жалюзи самостоятельно?

Устройство

Чаще производители предлагают приобретать готовые устройства. Однако нередко приходится собирать шторы самостоятельно. При этом конструктивно изделия имеют одинаковые механизмы. Отдельные элементы можно разделить на 3 группы.

Верх состоит из нескольких частей:

  • подвижная ось;
  • карниз;
  • кронштейны;
  • фиксаторы;
  • поворотное устройство;
  • декоративная планка.

Механизм горизонтальных жалюзи. Ремонт горизонтальных жалюзи своими руками

Середина представляет собой ламели и шнур, с помощью которого планки собираются в единое полотно.

Нижняя часть включает карниз с декоративными торцевыми элементами.

Принцип их действия заключается в том, чтобы регулировать поток света поворачивая планки под разным углом по отношению к улице.

Кроме поворота можно поднять полотно до уровня карниза. Главное, чтобы ламели были повернуты в горизонтальное положение. Как опустить жалюзи? В этом вопросе поможет шнур. Дабы не возникло проблем стоит проводить манипуляции с приспособлениями плавно и без спешки. Любой резкий рывок может привести к различного рода повреждениям.

Причины поломок

Сами по себе жалюзи можно считать изделием прочным и легким относительно ухода и обслуживания.

Однако нередко шторы выходят из строя раньше срока, который указан производителем.

Механизм горизонтальных жалюзи. Ремонт горизонтальных жалюзи своими руками

Среди популярных причин являются:

  • низкое качество составных элементов;
  • нарушение правил эксплуатации;
  • неправильный или отсутствующий уход и обслуживание вообще;
  • агрессивное воздействие со стороны окружающей среды, в том числе механического характера;
  • неправильный ремонт, произведенный без понимания вопроса,
  • присутствие инородных элементов в устройстве управления.

По сути все причины можно назвать нарушениями различного рода относительно правильного пользования шторами. При этом не исключается неконтролируемое поведение животных, которые нередко являются виновниками повреждения ламелей и разрыва шнура.

Распространенные поломки и методы устранения

Механизм горизонтальных жалюзи. Ремонт горизонтальных жалюзи своими руками

Чаще всего приходят в негодность ламели. Они могут деформироваться, сломаться или потерять свой внешний вид относительно покрытия.

По распространенности далее можно назвать шнуры. В большинстве случаев они протираются из-за частой смены положения планок. С меньшей вероятностью можно наблюдать разрыв этого троса.

Реже наблюдаются поломки механизма. Это может быть трещина на детали из пластика или попадание посторонних элементов на металлические элементы, которые приводятся в движение.

Большинство из них можно устранить. Можно обратиться к специалистам, что придется оплатить, если случай будет не гарантийным. Поэтому нередко обладатели жалюзи приступают к ремонту самостоятельно.

Поворотный механизм

Если не до конца закрываются жалюзи, то это признак неисправности в механизме. Из всех возможных процессов устранения неполадок его ремонт считается наиболее сложным. Поэтому стоит предпочесть обратиться к специалистам.

Если все же замена поломки будет проводиться своими руками, то следует начать с запоминания расположения всех элементов конструкции.

Механизм горизонтальных жалюзи. Ремонт горизонтальных жалюзи своими руками

Далее нужно проделать следующее:

  • снять заглушки;
  • вытащить вал с закрепленным на нем устройством;
  • разъединить детали;
  • вытащить шнур из сломанного и вставить его в новую деталь.

Далее все происходит в обратном порядке. То есть крепление механизма и сборка конструкции. Главное при этом не нарушать последовательности. Иначе в скором времени могут возникнуть новые неприятности.

Ремонт ламелей

Исправить непригодную планку практически невозможно. Поэтому единственным способом устранения неполадки является полная замена ламели.

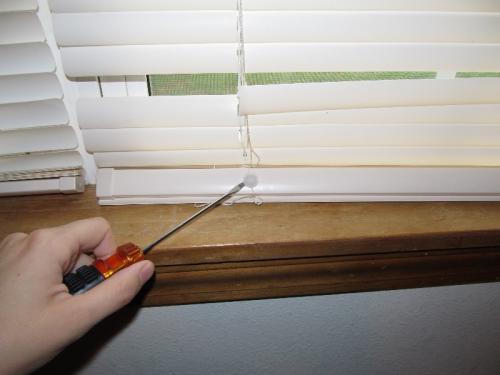

Механизм горизонтальных жалюзи. Ремонт горизонтальных жалюзи своими руками

Процесс выглядит так:

  • демонтируются заглушки;
  • вытаскивается трос;
  • заменяется деталь с дефектом.

Далее работа проводится в обратном порядке.

Ремонт деревянных жалюзи большинство мастеров рекомендуют доверить специалистам. Самостоятельно с решением этого вопроса справиться будет сложнее ввиду хрупкости и мягкости материала.

Замена фиксаторов и крючков

Это мероприятие приходится проводить, если ламели перестали поворачиваться. Сменные детали можно приобрести в специальных магазинах или заказать непосредственно у производителя. В обоих случаях важно понимать, что размеры у элементов могут быть разными. Поэтому детали нужно замерить, либо брать с собой для сравнения.

Механизм горизонтальных жалюзи. Ремонт горизонтальных жалюзи своими руками

Процесс ремонта включает в себя несколько действий:

  • демонтаж пришедшей в негодность детали;
  • монтаж проводится в строго неподвижном положении поворотного механизма.

В крючок далее следует вставить тросточку. Если речь идет о фиксаторе, то он меняется по тому же принципу.

Как отрегулировать вертикальные жалюзи. Подготовка

Как отрегулировать вертикальные жалюзи. ПодготовкаПеред тем, как устанавливать жалюзи, надо приготовить минимум инструмента:

  • строительный карандаш;
  • уровень (чем длиннее, тем лучше);
  • рулетка;
  • перфоратор;
  • шуруповерт (отвертка).

Потребуются дюбели Ø 6, 8 мм, если они не включены в комплект вместе с кронштейнами вертикальных жалюзи.

Чтобы представить себе по шагам, как повесить, в каком порядке потребуются детали, инструмент, надо вскрыть упаковку жалюзи, разложить наглядно все части, сверить комплектность с паспортом, определить нужду в дополнительных материалах (согласно выбранному способу крепления).

Варианты размещения

Преимущество вертикальных жалюзи в том, что их можно вешать на проемы различной формы: косые, арочные, круглые, изогнутые. Карниз, по которому двигаются ламели, может оказаться не прямолинейным. Однако, основные принципы установки совпадают:Как отрегулировать вертикальные жалюзи. Подготовка

  1. Определение места расположения всей завесы. Несущий карниз (направляющая с механизмом управления свисающими полосками) может быть установлен на стене над окном, на потолке, в самом проеме по размеру рамы. Решение принимается еще на этапе выбора модели и габаритов шторы.
  2. Выбор высоты размещения. Крепление на горизонтальные поверхности не подразумевает такого вопроса – потолок, верхняя граница оконной ниши уже заданы. Ответ важен в том случае, когда выполняется монтаж вертикальных жалюзи на стену с использованием кронштейнов. Их ставят на 0,1 – 0,15 м выше проема. Контрольный размер – расстояние до пола (0,1 – 0,3 м), до подоконника зазор уменьшается до 0,5 см, чтобы закрыть свет, проходящий через стекло. Дизайнерское решение может предусматривать занавес, который закроет всего 2/3 окна. Тогда этот параметр выбирают индивидуально.Как отрегулировать вертикальные жалюзи. Подготовка
  3. Расстояние до стены. Стандартный размер кронштейна находится в пределах 150 мм. Ламели должны иметь свободный ход в положении, перпендикулярном карнизу (открытое положение). Поэтому продольная ось несущей направляющей располагается на расстоянии от середины свободно свисающей полоски шторы до обоев или профиля оконной рамы, равном ½ ширины ламели + 1,5 см.
  4. Смещение относительно центра проема. В большинстве моделей рулеткой достаточно найти середины карниза и окна, совместить их и разметить отверстия под сверление для дюбелей. Кронштейны, в этом случае, ставят на расстоянии 5 — 6 см от краев. На изгибающихся направляющих крепления их монтируют через 0,2 – 0,6 м. Важно сразу определить, с какой стороны удобнее разместить спуски управления механизмом. Возможно, особенности обстановки комнаты заставят немного сместить разметку.
