Прежде чем делать заказ на производство роллет, необходимо провести измерения различных параметров. Несмотря на то, что миникассетны «УНИ 1» и «УНИ 2» похожи внешне, способы замера окон для их производства и дальнейшей установки кардинально различаются между собой.

Кассетные системы «УНИ 2» можно наклеить на любое окно, при замере оперируют габаритными размерами изделия. «УНИ 1» монтируется на оконный профиль лишь при условии, что величина глубины штапика превышает 1 см. В процессе измерений оперируют техническими размерами, так как эта рулонная штора должна быть идеально вписана в конструкцию окна. Точное определение глубины штапика здесь очень важно. Штапик представляет собой небольшую деталь створки окна в виде узкой планки, которая фиксирует стекло. Он бывает прямой или наклонный. Границей измерения считается, так называемая, линия сгиба или ребро.

1. Инструкция по замерам маникассет UNI 1 и UNI 2

Основные параметры измерения окон для миникассет "УНИ 1"

Очень важна точность полученных при измерении данных. Используйте правильный измерительный прибор. Специалисты рекомендуют использовать металлическую измерительную ленту.

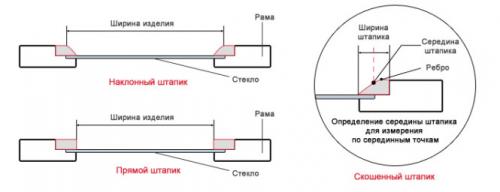

Глубина, или высота, штапика - это расстояние, на которое стекло углублено по отношению к профилю. На рисунке ниже показано, как правильно определить глубину штапика.

Ширина изделия определяется расстоянием между вертикальными ребрами штапиков в миллиметрах.

Не думайте, что ваше окно имеет строго прямоугольную форму. Увы, это может оказаться не так. Делайте измерения в трех точках: при измерении ширины делайте один замер в нижней части окна, другой замер - по центру, и третий замер - вверху. Из полученных размеров учитывается наименьший!

Внимание : штапик окна не должен иметь сложную форму, быть слишком скошенным или иметь круглую форму в сечении!

Если штапик имеет достаточно большую скошенную грань, то, как упоминалось выше, установку этой системы не производят. Если скос таков, что технологически установка допустима,то при измерении как точки отсчета величин используют не ребра, а середину штапика. Причем, точка середины штапика должна возвышаться над плоскостью стекла не менее чем на 1 см ! Этим же способом производят и замер высоты для окон с подобным штапиком.

От ребра штапика до ручки окна должно быть минимальное расстояние в 1 см, если форма штапика прямая, и минимум 37 мм до откоса окна.

Высота изделия определяется расстоянием между горизонтальными ребрами штапиков в миллиметрах. Для получения более точных данных измерение высоты лучше делать в трех точках и учитывать наименьшую величину, как при измерении ширины.

Высота управления - это величина равная 2/3 от высоты изделия, но можно указать свою желательную высоту.

Основные параметры измерений для миникассет "УНИ 2":

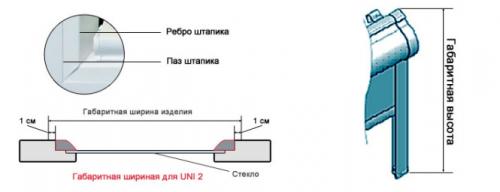

Габаритная ширина изделия определяется величиной, равной расстоянию между пазами штапиков, дополнительно прибавляется 2 см.

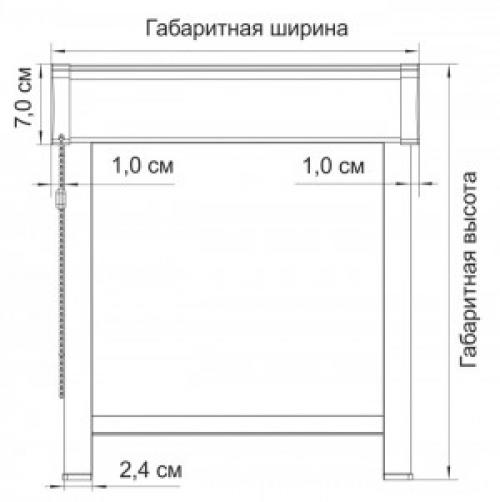

Габаритная высота изделия - расстояние между верхней точкой короба и нижней точкой заглушки направляющей.

2. Инструкция по установке кассетных рулонных жалюзи

Монтаж системы UNI1 на саморезы

Штора поставляется в собранном виде. В упаковке вы найдете короб, две направляющие, фиксатор цепи управления.

Для установки рулонных жалюзи вам понадобится:

шуруповерт, бита крестовая, карандаш, сверло диаметром 2 мм, комплект саморезов(4 шт. для короба D= 2,5 мм, L= 10-12 мм, приобретается отдельно), мягкая ткань, растворитель (уайт спирит или бензин), фен.

Замер ун. Инструкция по замеру рулонных штор INTEGRA BOX+ (УНИ-2)

Порядок замера рулонных штор INTEGRA BOX+ (УНИ-2)

Рулонные шторы системы INTEGRA BOX+ можно устанавливать на окна с любой формой штапика и глубиной залегания стекла.

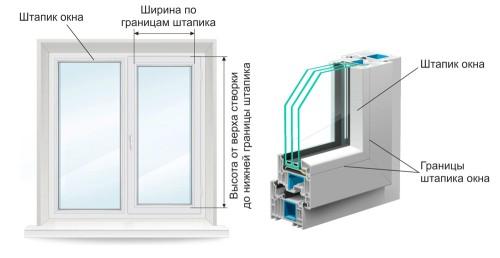

Для заказа рулонных штор уни-2 необходимо замерить:

• Ширину по границам штапика окна,
• Высоту от верха створки окна до нижней границы штапика.

Внимание! Замеры производятся с точностью до 1 мм.

Необходимо учитывать, что в готовом изделии габаритная ширина изделия будет на 2 см больше ширины по границам штапика.

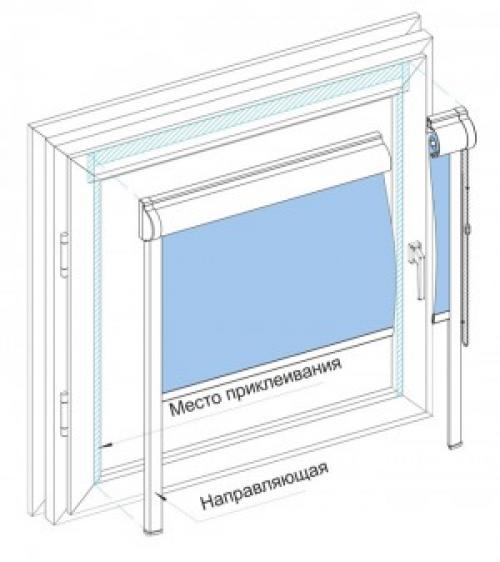

При таком варианте замера рулонная штора INTEGRA BOX+ (УНИ-2) будет крепиться на створку следующим образом:

Если на вашем окне штапик выступает относительно плоскости рамы, замер нужно производить таким образом, чтобы направляющая шириной 24 мм поместилась между выступающим штапиком и ручкой или петлями на окне. В этом случае рекомендуем вызвать замерщика, если есть такая возможность.

Обратите внимание, что короб рулонной шторы на 45 мм выступает от поверхности рамы. Это может помешать полному открыванию створки окна, если откосы расположены очень близко!

Для заказа рулонных штор УНИ-2 необходимо также выбрать расположение управления. Цепь управления рекомендуется располагать с обратной стороны от ручки. Если створка глухая, выбирайте сторону управления, удобную для вас.

По результатам замера оформите заказ через корзину или заполните бланк замера и отправьте его на электронную почту comfortdeco@yandex.ru.

Источник: https://alyuminievye-zhalyuzi.aystroika.info/stati/instrukcii-po-zameru-zhalyuzi-i-shtor-instrukciya-po-zameru-gorizontalnyh-zhalyuzi

Установка рулонных штор UN. ПРЕИМУЩЕСТВА КОНСТРУКЦИИ КАССЕТНЫХ ЖАЛЮЗИ УНИ2

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

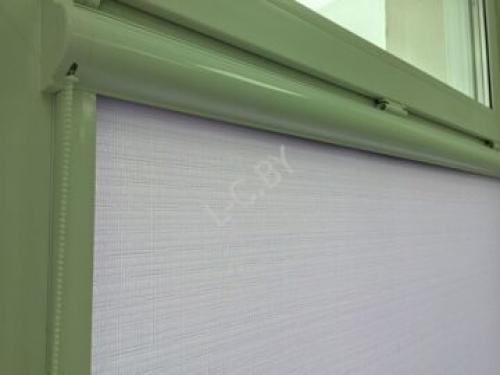

Уни 2 модель рулонных штор, устройство которой позволяет расположить полотно вплотную к раме окна. При этом сама система крепится непосредственно на проём в котором расположено стекло, а не на всю ширину рамы. В целом, УНИ2, можно охарактеризовать как максимально компактная, удобная и функциональная система рулонных штор .

• Вся конструкция УНИ 2, визуально составляет с окном единое целое.
• Различные цветовые решения в которых выпускается УНИ 2, позволяет подобрать цвет как кассеты, так и направляющих, максимально сочетающимся с цветом оконной рамы. По желанию вы можете выбрать цвет, при котором данная модель будет практически не заметна на окне.
• Максимально возможная компактность системы, является одним из самых главных плюсов УНИ2. Подоконник остается полностью свободным.
• УНИ 2 – единственная модель, которая без всяких ограничений, открывается вместе с окном. Вне зависимости от того как вы открывается окно – открывая его обычным способом, в сторону, или откидывая его сверху.
• для УНИ 2, ветер или сквозняк, не представляют никакой проблемы. УНИ2 остаются неподвижными.
• плотное закрытие штор, при помощи фиксирующее нижней планки, делает эту модель оптимальной для использование системы на солнечной стороне здания. Свет с улицы будет полностью перекрыт. Это особо удобно при использовании с тканями Блэк Аут.
• Уни2 конструкция максимально надёжная. И даже в случае случайных механических повреждений, система легко ремонтируется и комплектующие детали легко заменяются.

Кассетные рулонные шторы. Виды кассетных рулонных штор

Один из популярных видов кассетных рулонных занавесей – это система «Уни». Такие образцы еще называют миникассетными, так как они имеют небольшие размеры, сопоставимые с отдельными элементами окна. Система «Уни» снабжена механизмом, обеспечивающим легкое поднимание и опускание полотна ткани, а также его фиксирование в заданном положении.

Существует три разновидности рулонных штор, оснащенных кассетой:

• «Уни-1»;
• «Уни-2»;
• образцы с пружинным механизмом.

Рулонно-кассетные шторы системы «Уни» можно подобрать для различных конструкций пластиковых окон. Такие модели имеют два вида направляющих: плоские и П-образные. Управляют конструкцией при помощи пластмассовой цепочки.

Кассета и направляющие в системе «Уни-1» крепятся к штапикам окна. Занавес чуть-чуть уменьшает оконный проем. Направляющие имеют плоскую форму. Ткань прилегает к стеклу. Система подходит для окон, имеющих прямоугольные декоративные рамки для стекол с углублением 10 мм и более.

Пластиковые окна с другими размерами и формами штапиков также можно украсить кассетными шторами. В этом случае подойдут занавесы «Уни-2». Они оснащены П-образными направляющими. Кассета имеет основание толщиной 10 мм. Этот вид более универсален, может использоваться на различных поверхностях. Корпус, скрывающий механизм, и направляющие в этом варианте не привязаны к штапикам. Они прикрепляются к оконной раме. При этом полотно шторы не касается стекол.

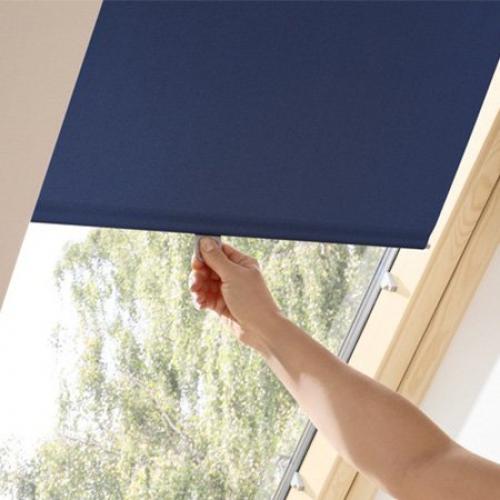

Шторы с пружинным механизмом внешне подобны образцам системы «Уни-2». Но управление осуществляется при помощи ручки. Она расположена в центре нижней планки, которая утяжеляет полотно. Стальной вал для наматывания ткани оснащен специальной пружиной, которая обеспечивает постоянное натяжение шторы. Эта особенность позволяет использовать такие экземпляры на любых мансардных, потолочных окнах с различным углом наклона. При этом ткань не провисает, не портит общее впечатление.

Замер рулонных штор мини. Как замерить рольшторы

Как подобрать размер рольшторы, если окно не стандартное? Какой правильный выбрать размер рулонных штор, чтобы не было засветов и деформации? Как измерить рулонные шторы на пластиковых окнах для заказа новых? На все эти и другие интересные вопросы Мы дадим ответы.

Прежде чем заказать рулонные шторы или жалюзи на окна ПВХ, необходимо выполнить замеры, чтобы правильно определить габариты светозащитных изделий. Как измерить рольшторы — это можно сделать самостоятельно или заказать выезд специалиста-технолога. Замер своими силами сэкономит время. Для обмеров понадобятся рулетка или сантиметровая лента, лист бумаги и ручка для записи результатов правильного размера рулонных штор.

Как определить размер рольштор системы мини

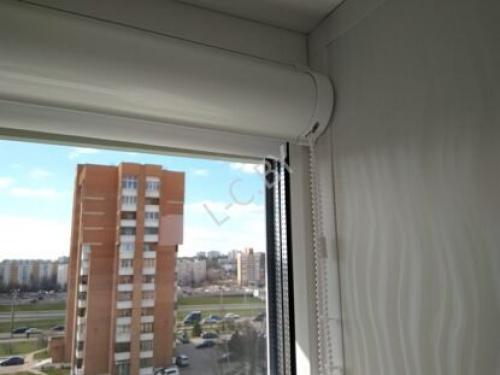

Рольшторы мини — рулонные шторы, в конструкции которых отсутствуют направляющие и декоративный короб. Ткань свободно свисает с рулона. При помощи управляющего механизма полотно можно сворачивать и разворачивать, регулируя степень освещенности помещения. Конструкция рольштор хорошо вписывается в дизайн и жилых комнат, и офисов. Как правильно подобрать рулонные шторы по размеру рассмотрим далее.

При определении ширины требует учесть размер рольшторы на пластиковом окне:

• Если жалюзи монтируют в оконный проем, то в качестве ширины указывается максимальный габарит рулона, на которое наматывается полотно. Декоративная ткань будет меньше на 46 мм.
• При установке рулона с тканью на оконную створку, ширину полотна ткани определяет расстояние между линиями примыкания штапика к раме. Следует обратить внимание на то, чтобы оконная ручка и петлевые группы не мешали функционированию штор.
• Высота рольштор (полотна и вала) соответствует размеру всего окна (размер крепежных уголков 35 мм).

Замер рольштор системы UNI-1

Рулонные жалюзи UNI-1 устанавливаются на оконную раму ПВХ. Конструкция марки UNI-1 представляет собой вал, скрытый в компактной кассете. На него наматывается декоративный текстиль. Ткань сдвигается в вертикальной плоскости по плоским направляющим.

Как измерять размер рольштор — он определяется по расстоянию между кромками штапика (видимой части стеклопакета). Для штапика скругленной формы замер производиться по линии границы штапика и рамы. Высота рольшторы равна высоте видимой части стеклопакета.

Для большей точности меряют в трех точках — значения могут незначительно отличаться. Затем выбирается наибольший показатель. Расстояние от предполагаемого края полотна до ручки должно быть не менее 10 мм. Результаты нельзя округлять в большую сторону.

Кассетные рулонные жалюзи системы UNI-1 рекомендуется устанавливать на окна с прямоугольным штапиком толщиной более 10 мм. Если штапик меньше, то используются направляющие другого типа, а к снятым размерам прибавляют по 30 мм. Штапик не должен выступать за плоскость профиля.

Замер рольштор системы UNI-2

Как измерить окно для рулонных штор правильно? Жалюзи UNI-2 и UNI-1 похожи по своей конструкции. Жалюзи UNI-2 имеют более выпуклые П-образные направляющие шириной 10 мм и более объемный декоративный короб. Направляющие могут быть установлены на раму или на штапик. Они крепятся на двухсторонний скотч.

Для оконной створки ПВХ ширина шторы равна размеру между местом соединения штапика к профилю, а высота шторы равна габариту открывающейся створки.

Для глухой створки ширина изделия замеряется аналогично — от мест соединения штапика с рамой. Высота изделия для глухой части — расстояние от плоскости подоконника до верхнего откоса.

Готовые роллеты имеют габаритные ограничения. Минимальная ширина 250мм, максимальная 1500мм. Максимальная высота 1800-2000 мм. Необходимо предусмотреть с какой стороны будет находиться механизм управления — их обычно располагают ближе к откосам. Длина механизма управления - ¾ высоты готовой рольшторы. Рекомендуется провести замер с точностью до 1 мм.

Если нет уверенности как правильно измерить рулонные шторы или в том, что обмеры, сделанные самостоятельно, правильные, то лучше вызвать специалиста. С замерщиком также можно согласовать цвет и структуру ткани для штор.
